Name: Mini Size AAWG 100GHz che spazia il demoltiplicatore superiore piano del multiplexor
Brand: Wuhan ETERN Optoelectronics
SKU: AAWG-1F36-C20-0302024-MDM
Price: 1.00 USD
Availability: InStock
Rating: 4.5 (142 reviews)
ISBN: 15414297

Informazioni dettagliate

Gioco di Manica:	100Ghz	No. dei canali:	16/32/40/44/48
Tipo:	A coperchio piatto	Perdita di inserzione:	5.0dB (tipo.)/5.5dB (massimo)
PDL:	≤0.5dB	PMD:	≤0.5ps
larghezza di banda 1dB:	≥0.4nm	larghezza di banda 3dB:	≥0.6nm
Evidenziare:	Demoltiplicatore superiore piano del multiplexor , Multiplexor di AAWG , 100GHz che spazia multiplexor superiore piano

Descrizione di prodotto

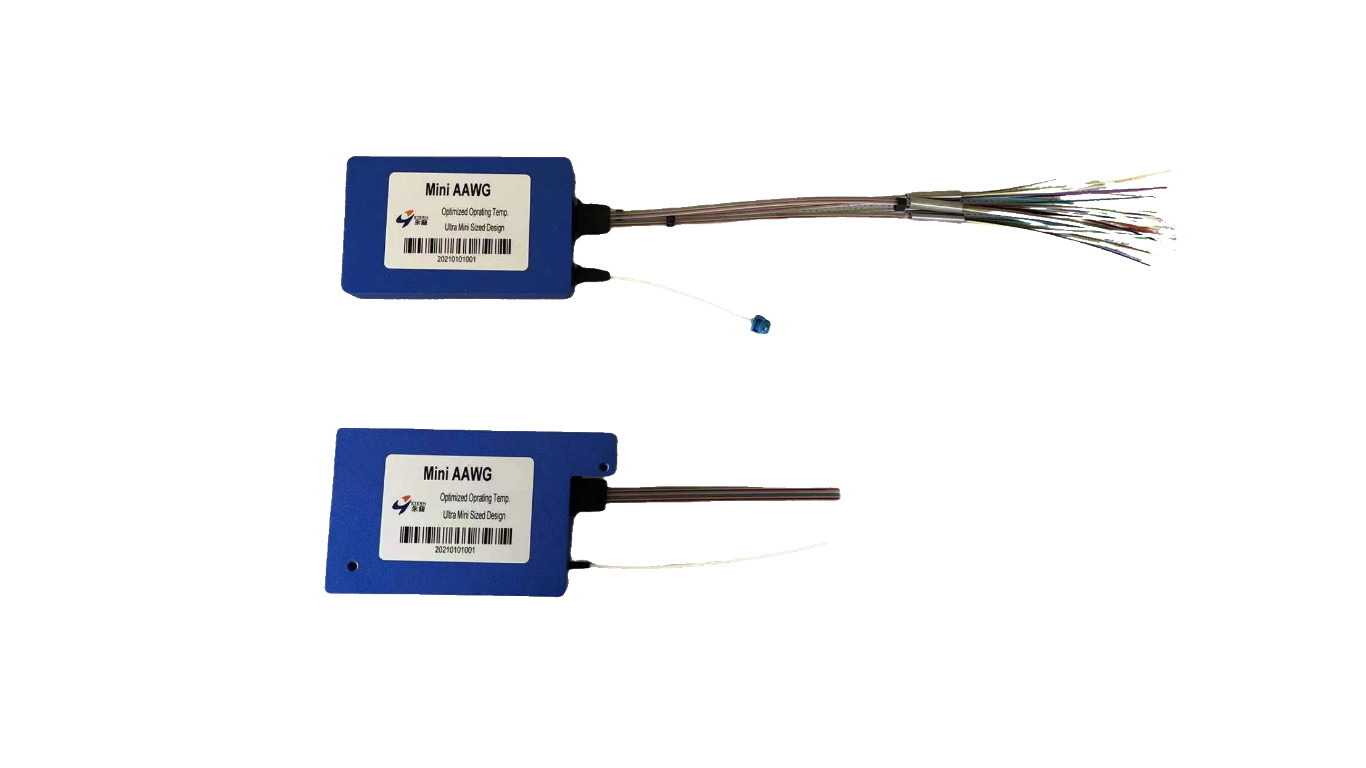

Mini Size AAWG, 100GHz che spazia, multiplexor a coperchio piatto/demoltiplicatore

Specifiche (PN: AAWG-1F36-C20-0302024-MDM)

Parametri		Unità	Valore
Numero di Manica			36
Gioco di Manica		Gigahertz	100
Lunghezza d'onda concentrare		nanometro	1538,186 ~ 1561,419
Frequenza di Manica		THz	192,0 ~195,5
Passband di riferimento		nanometro	±0.1
Perdita di inserzione		dB	≤5.5
Uniformità di perdita di inserzione		dB	≤1.5
Ondulazione del Passband		dB	≤0.5
Larghezza di banda	@1dB	nanometro	≥ 0,4
	@3dB		≥ 0,6
Isolamento	Canali adiacenti	dB	≥25
	canali Non adiacenti		≥30
Diafonia totale		dB	≥21
PDL		dB	≤0.5
PMD		ps	≤0.5
Attenuazione di riflessione		dB	≥40
Dispersione cromatica		ps/nm	±20
Temperatura di funzionamento		℃	-5 - +65
Temperatura di stoccaggio		℃	-40 - +85

Lista di Manica

Manica	Frequenza (THz)	Lunghezza d'onda (nanometro)
C20	192	1561,419
C21	192,1	1560,606
C22	192,2	1559,794
C23	192,3	1558,983
C24	192,4	1558,173
C25	192,5	1557,363
C26	192,6	1556,555
C27	192,7	1555,747
C28	192,8	1554,940
C29	192,9	1554,134
C30	193	1553,329
C31	193,1	1552,524
C32	193,2	1551,721
C33	193,3	1550,918
C34	193,4	1550,116
C35	193,5	1549,315
C36	193,6	1548,515
C37	193,7	1547,715
C38	193,8	1546,917
C39	193,9	1546,119
C40	194	1545,322
C41	194,1	1544,526
C42	194,2	1543,730
C43	194,3	1542,936
C44	194,4	1542,142
C45	194,5	1541,349
C46	194,6	1540,557
C47	194,7	1539,766
C48	194,8	1538,976
C49	194,9	1538,186
C50	195	1537,397
C51	195,1	1536,609
C52	195,2	1535,822
C53	195,3	1535,036
C54	195,4	1534,250
C55	195,5	1533,465

Tipo del connettore e della treccia/lunghezza

Parametro		Specifiche	Unità
Tipo della fibra		SMF-28e con la fibra sciolta del tubo 600um (TBD)
Lunghezza della fibra	Fibra comune	300 (TBD)	millimetro
	Fibra del nastro	200 (TBD)	millimetro
	Uscita	200 (TBD)	millimetro
Adattatori ottici (tutto il porto)		LC/UPC

Calcoli 1 i disegni tecnici (unità: millimetro)

Mini Size AAWG 100GHz che spazia il demoltiplicatore superiore piano del multiplexor 0

Mini Size AAWG 100GHz che spazia il demoltiplicatore superiore piano del multiplexor 1

Figura 2 uscita (TBD)

Mini Size AAWG 100GHz che spazia il demoltiplicatore superiore piano del multiplexor 2

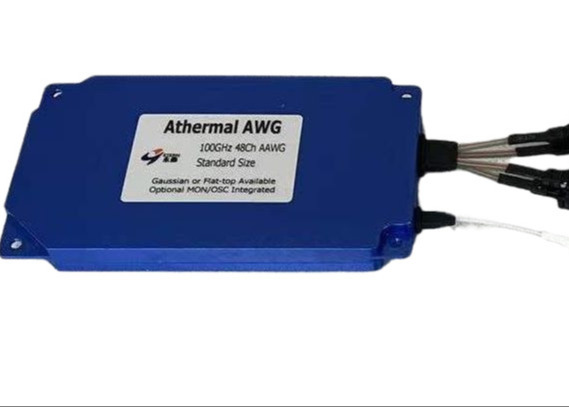

ETERN ha allineato la grata della guida d'onda (AWG) è un dispositivo di DWDM Mux/Demux che funzionano sul gioco di canale 100GHz nella C e una L redditizi e ad alto rendimento griglia del ITU della banda, senza alcuna corrente elettrica stata necessaria. Etern AAWG offre la perdita di inserzione bassa, l'isolamento eccellente del canale, la facilità di fibra che trattano e l'affidabilità a lungo termine in un pacchetto compatto. I prodotti sono reclamo di Telcordia GR-1221-CORE e GR-1209-CORE qualificati e di RoHS.

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	RoHS; GR-1221-CORE
Numero di modello:	AAWG-1F36-C20-0302024-MDM

Quantità di ordine minimo:	2pcs
Prezzo:	Negotiable
Imballaggi particolari:	singolo pacchetto
Termini di pagamento:	T/T
Capacità di alimentazione:	50k al mese
