Informazioni dettagliate

Canali:	16/32/40/44/48	Gioco di Manica:	100 gigahertz
Perdita dell'inserzione (tipo.):	4.0dB	larghezza di banda 1dB:	≥0.2
larghezza di banda 3dB:	≥0.4	Temperatura di funzionamento:	-40 - +85
Evidenziare:	Multiplexor dell'AWG di 100 gigahertz , Multiplexor a coperchio piatto dell'AWG , mux e demux nell'elettronica digitale

Descrizione di prodotto

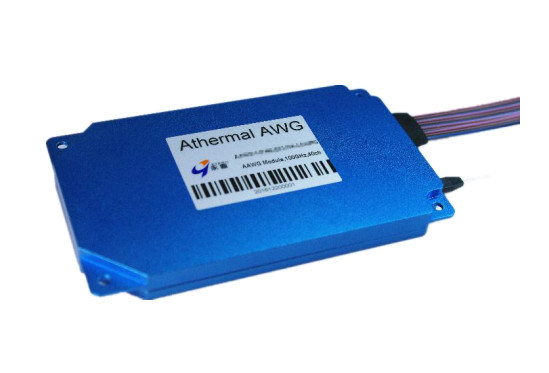

100GHZ che SPAZIA il MULTIPLEXOR/DEMOLTIPLICATORE di AAWG a coperchio piatto l'IT

Multiplexor a coperchio piatto Mux e Demux dell'AWG di 100 gigahertz nell'elettronica di Digital

Specificazione:

Parametro		Unità	Valore
Canali			40/44/48
Gioco di Manica		Gigahertz	100
Passband di riferimento		Gigahertz	±12.5
Accuratezza di lunghezza d'onda		pm	±50
Perdita di inserzione¹	Tipo.	dB	4,0
	Massimo.		4,5
Uniformità di perdita di inserzione		dB	≤1.5
Perdita dipendente di polarizzazione (PDL)		dB	≤0.5
larghezza di banda 1dB		nanometro	≥0.2
larghezza di banda 3dB		nanometro	≥0.4
Isolamento a canale adiacente		dB	≥25
Isolamento Non adiacente di Manica		dB	≥30
Diafonia totale		dB	≥22
Attenuazione di riflessione		dB	≥40
Dispersione cromatica (CD)		ps/nm	-20 ~ +20
Dispersione di modo di polarizzazione (PMD)		ps	≤0.5
Temperatura di funzionamento		℃	-40 - +85
Temperatura di stoccaggio		℃	-40 - +85

Nota: 1. provato con i connettori.

Informazioni di ordinazione:

AWG atermica

Gioco

Tipo

Numero di Ch

Ch iniziato

Lunghezza della fibra

Connettore

Applicazione

Pacchetto

Terreno comunale

Nastro

Uscita

AAWG

1=100GHz

F=Flat-Top

16=16ch

C21=C21

00=Adaptor

1=None

M=Mux

M=Module

G=Gaussian

32=32ch

C215=C21.5

05=0.5m 05=0.5m 05=0.5m

2=FC/UPC

D=Demux

R=Rack

40=40ch

......

10=1.0m 10=1.0m 10=1.0m

3=FC/APC

MD=Mux & Demux

44=44ch

15=1.5m 15=1.5m 15=1.5m

4=LC/UPC

48=48ch

20=2.0m 20=2.0m 20=2.0m

5=LC/APC

......

6=SC/UPC

7=SC/APC

X=Special

Applicazioni:

1. Trasmissione di WDM

2. Rete della lunga distanza e della metropolitana

Descrizione:

ETERN ha allineato la grata della guida d'onda (AWG) è un dispositivo di DWDM Mux/Demux che funzionano sul gioco di canale 100GHz nella C e una L redditizi e ad alto rendimento griglia del ITU della banda, senza alcuna corrente elettrica stata necessaria.

Etern AAWG offre la perdita di inserzione bassa, l'isolamento eccellente del canale, la facilità di fibra che trattano e l'affidabilità a lungo termine in un pacchetto compatto. I prodotti sono reclamo di Telcordia GR-1221-CORE e GR-1209-CORE qualificati e di RoHS.

Caratteristiche:

1. Progettazione atermica sopra la gamma di temperatura di funzionamento

2. Dimensione compatta

3. Alte stabilità ed affidabilità

4. Perdita di inserzione bassa, alto isolamento

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	GR-1221-CORE,GR-1209-CORE,RoHS
Numero di modello:	AAWG-1G-XX-C21-0505054-MDM

Quantità di ordine minimo:	2PCS
Prezzo:	Negotiable
Imballaggi particolari:	Cartone
Termini di pagamento:	T/T
Capacità di alimentazione:	Manica 150K al mese
