AAWG 96 incanala la trasmissione di WDM del multiplexor di Digital

AAWG 96 Channels Digital Multiplexer WDM Transmission

Informazioni di base

Luogo di origine:	La Cina
Marca:	Wuhan Etern Optoelectronics
Certificazione:	Telcordia GR-1221-CORE and GR-1209-CORE qualified
Numero di modello:	75GHz AAWG A COPERCHIO PIATTO 96ch

Quantità di ordine minimo:	2
Prezzo:	Negotiable
Imballaggi particolari:	Circa 0.2kg/pc, la dimensione del contenitore di pacchetto è circa 79x45x15mm
Tempi di consegna:	4 settimane
Termini di pagamento:	L/C
Capacità di alimentazione:	canali 150k al mese

Miglior prezzo Contattaci

Informazioni dettagliate

Canali:	96 canali	Gioco di Manica:	75GHz
Perdita di inserzione (tipica):	dB 5,0	larghezza di banda 1dB:	≥0.4nm
larghezza di banda 3dB:	≥0.6nm	Applicazione:	Trasmissione di WDM, rete della lunga distanza, rete della metropolitana
Evidenziare:	Multiplexor digitale di AAWG , Un multiplexor digitale di 96 canali , Multiplexor del mux della trasmissione di WDM

Descrizione di prodotto

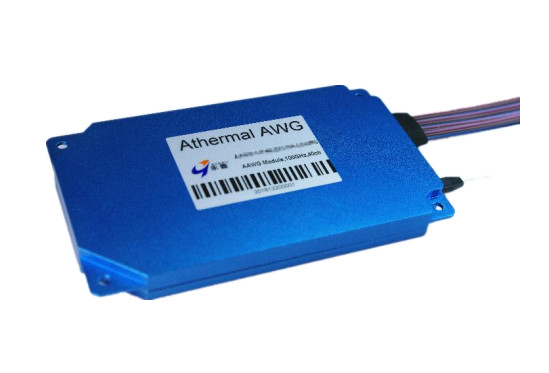

75GHz AWG atermica A COPERCHIO PIATTO 96ch MUX/DEMUX

AAWG 96 incanala la trasmissione di WDM del multiplexor di Digital

Caratteristiche	Applicazioni
Progettazione atermica sopra la gamma di temperatura di funzionamento	Trasmissione di WDM
Dimensione compatta	Rete della lunga distanza e della metropolitana
Alte stabilità ed affidabilità
Perdita di inserzione bassa, alto isolamento

ETERN ha allineato la grata della guida d'onda (AWG) è un dispositivo di DWDM Mux/Demux che funzionano sul gioco di canale 100GHz nella C e una L redditizi e ad alto rendimento griglia del ITU della banda, senza alcuna corrente elettrica stata necessaria. Etern AAWG offre la perdita di inserzione bassa, l'isolamento eccellente del canale, la facilità di fibra che trattano e l'affidabilità a lungo termine in un pacchetto compatto. I prodotti sono reclamo di Telcordia GR-1221-CORE e GR-1209-CORE qualificati e di RoHS.

Specificazione di prestazione

Parametro		Unità	Valore
Canali			40/44/48
Gioco di Manica		Gigahertz	75
Passband di riferimento		Gigahertz	±12.5
Accuratezza di lunghezza d'onda		pm	±50
Inserzione Loss1	Tipo.	dB	5,0
	Massimo.		5,5
Uniformità di perdita di inserzione		dB	≤1.5
Perdita dipendente di polarizzazione (PDL)		dB	≤0.5
larghezza di banda 1dB		nanometro	≥0.4
larghezza di banda 3dB		nanometro	≥0.6
Isolamento a canale adiacente		dB	≥25
Isolamento Non adiacente di Manica		dB	≥30
Diafonia totale		dB	≥22
Attenuazione di riflessione		dB	≥40
Dispersione cromatica (CD)		ps/nm	-20 ~ +20
Dispersione di modo di polarizzazione (PMD)		ps	≤0.5
Temperatura di funzionamento		℃	-5 - +65
Temperatura di stoccaggio		℃	-40 - +85

Nota: 1. provato con i connettori.
