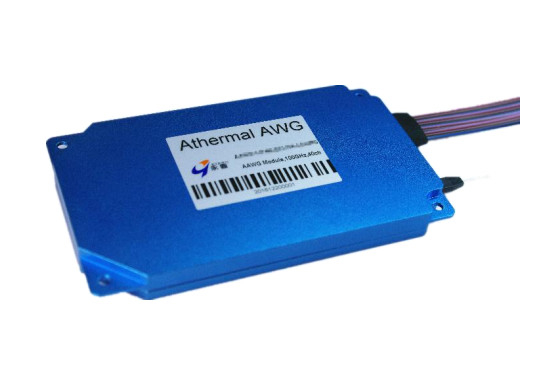

il multiplexor 48CH di Wdm della fibra 150GHz ha allineato le grate della guida d'onda

150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
150GHz Fiber Wdm Multiplexer 48CH Arrayed Waveguide Gratings
Informazioni di base
Luogo di origine: La Cina
Marca: Wuhan ETERN Optoelectronics
Certificazione: GR-1221-CORE,GR-1209-CORE ,RoHS
Numero di modello: AAWG
Quantità di ordine minimo: 2PCS
Prezzo: Negotiable
Imballaggi particolari: Cartone
Termini di pagamento: T/T
Capacità di alimentazione: 150k incanala al mese
Miglior prezzo Contattaci
Informazioni dettagliate
Temperatura di funzionamento: -5 a +65℃ Colore: Blu bianco nero
Applicazione: Rete di aziende, rete della città universitaria Perdita di inserzione (tipica): 5.5dB, 5.0dB, 4.5dB, 6.0dB, 6.5dB
Gioco di Manica: 100GHz, 200GHz, 150GHz Canali: 48CH
Evidenziare:

multiplexor di wdm della fibra 6.0dB

,

multiplexor di wdm della fibra 150GHz

,

48CH ha allineato le grate della guida d'onda

Descrizione di prodotto

150GHZ CHE SPAZIA IL MULTIPLEXOR GAUSSIANO/DEMOLTIPLICATORE DI AAWG C-T



il multiplexor 48CH di Wdm della fibra 150GHz ha allineato le grate della guida d'onda



Caratteristiche:



1. Progettazione atermica sopra la gamma di temperatura di funzionamento

2. Dimensione compatta

3. Alte stabilità ed affidabilità

4. Perdita di inserzione bassa, alto isolamento



Applicazioni:



1. Trasmissione di WDM

2. Rete della lunga distanza e della metropolitana



Specificazione di prestazione:



Parametro Unità Valore
Canali   16
Gioco di Manica Gigahertz 150
Passband di riferimento Gigahertz ±6.25
Accuratezza di lunghezza d'onda pm ±50
Perdita di inserzione1 Tipo. dB 5,0
Massimo. 6,0
Uniformità di perdita di inserzione dB ≤1.5
Perdita dipendente di polarizzazione (PDL) dB ≤0.5
larghezza di banda 1dB nanometro ≥0.13
larghezza di banda 3dB nanometro ≥0.19
Isolamento a canale adiacente dB ≥24
Isolamento Non adiacente di Manica dB ≥28
Diafonia totale dB ≥21
Attenuazione di riflessione dB ≥42
Dispersione cromatica (CD) ps/nm -30 ~ +30
Dispersione di modo di polarizzazione (PMD) ps ≤1.0
Temperatura di funzionamento ℃ -5 - +65
Temperatura di stoccaggio ℃ -40 - +85

Nota: 1. Testred con i connettori.



il multiplexor 48CH di Wdm della fibra 150GHz ha allineato le grate della guida d'onda 0



Dimensioni meccaniche (unità: millimetro):



il multiplexor 48CH di Wdm della fibra 150GHz ha allineato le grate della guida d'onda 1

Informazioni di ordinazione:





AWG atermica Gioco Tipo Numero di Ch Ch iniziato Lunghezza della fibra Connettore Applicazione Pacchetto
Terreno comunale Nastro Uscita
AAWG 15=150GHZ F=Flat-Top 16=16ch C21=C21 00=Adaptor 1=None M=Mux M=Module
  G=Gaussian 32=32ch C215=C21.5 05=0.5m 05=0.5m 05=0.5m 2=FC/UPC D=Demux R=Rack
  　 40=40ch ...... 10=1.0m 10=1.0m 10=1.0m 3=FC/APC MD=Mux & Demux
　 　 44=44ch   15=1.5m 15=1.5m 15=1.5m 4=LC/UPC 　 　
　 　 48=48ch   20=2.0m 20=2.0m 20=2.0m 5=LC/APC 　 　
　 　 ...... 　 ...... 6=SC/UPC 　 　
　 　   　   7=SC/APC 　 　
　 　 　 　   X=Special 　 　
