Un cavo colante a 8 pollici da 75 ohm per il sistema di radiocomunicazione di FM

Cavo colante per la radiocomunicazione di FM

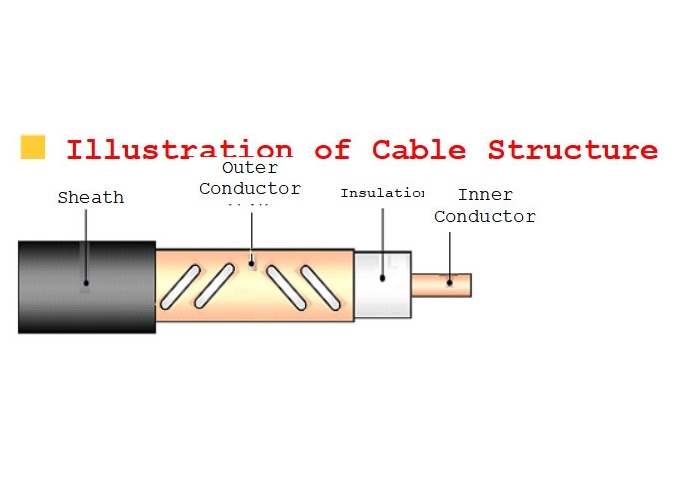

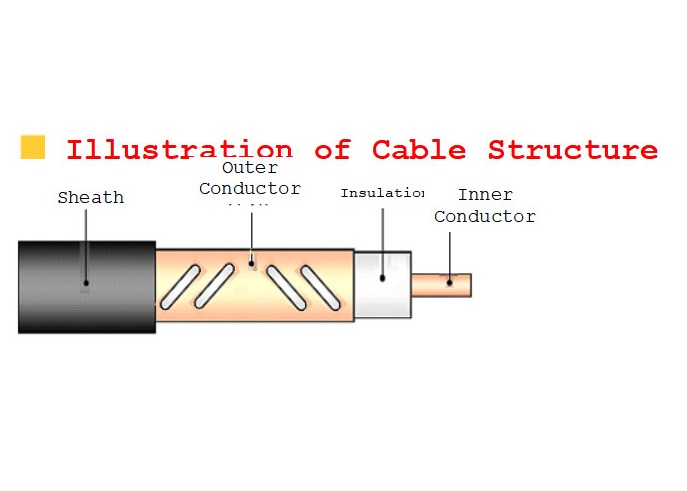

• Parametri strutturali

  Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  	Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
  HLRCACY (Z) - 50-12M (1/2 ")	Cavo di alluminio placcato di rame	4.80mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	13.50mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	15.80mm
  HLRCTCY (Z) - 50-22M (7/8")	Tubo di rame liscio	9.00mm			24.00mm		27.80mm
  HLRCTCY (Z) - 50-32M (1-1/4")	Tubo di rame liscio	13.10mm			34.00mm		38.00mm
  HLRHTCY (Z) - 50-42M (1-5/8")	Tubo di rame ondulato di spirale	17.40mm			44.00mm		49.00mm

• Parametri strutturali meccanici & proprietà ambientali

• Modello del prodotto	Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
  HLRCACY (Z) - 50-12M (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22M (7/8")	250mm	300mm	1300N
  HLRCTCY (Z) - 50-32M (1-1/4")	400mm	500mm	2000N
  HLRHTCY (Z) - 50-42M (1-5/8")	500mm	700mm	2500N


• Proprietà elettriche

  Modello del prodotto		HLRCACY (Z) - 50-12M (1/2 ")	HLRCTCY (Z) - 50-22M (7/8")	HLRCTCY (Z) - 50-32M (1-1/4")	HLRHTCY (Z) - 50-42M (1-5/8")
  Impedenza caratteristica media (Ω)		50±2
  Velocita di trasmissione		90%
  Capacità (pF/m)		76
  Resistenza dielettrica (V, CC, 1min)		6000	10000	10000	15000
  Resistenza di isolamento minima (MΩ·chilometro)		10000
  Prova di scintilla della guaina (V, CA, efficace valore)		8000	8000	10000	10000
  Attenuazione longitudinale dB/100m ±5% ℃ 20	75MHz	2,0	1,3	0,8	0,7
  	150MHz	2,4	1,9	1,2	1,0
  	350MHz	3,5	3,0	1,9	1,5
  Perdita della coppia dB±5dB 95%, 2m	75MHz	78	70	73	72
  	150MHz	76	73	75	75
  	350MHz	75	69	70	69
  VSWR	75~150MHz	≤1.30
  	320~480MHz	≤1.30


•
