Cavo colante di comunicazione ferroviaria di GSM-R

cavo colante di 24.00mm

Descrizione di prodotto

Cavo colante 24.00mm di comunicazione ferroviaria di GSM-R 9.00mm

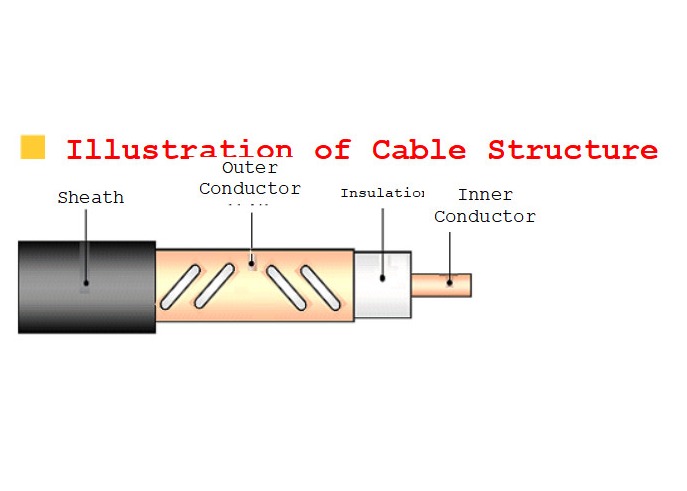

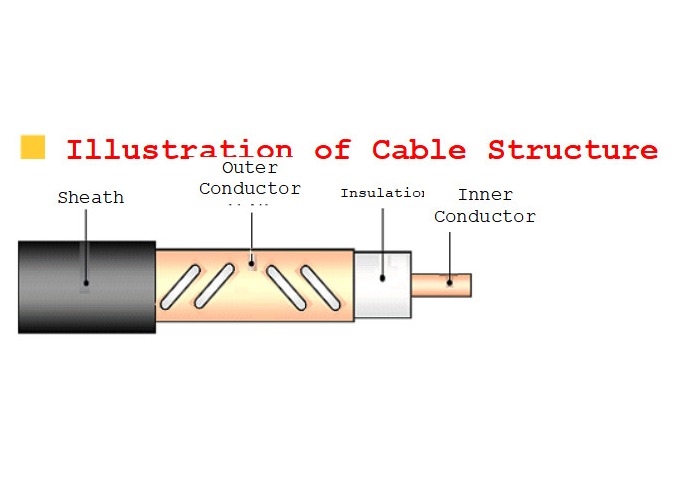

Parametri strutturali

Modello del prodotto		Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
		Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
WDZ-SLYWY-50-22	Ⅱ	Tubo di rame liscio	9.00mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	24.00mm	Poliolefina ignifuga senza alogeno del fumo basso	27.50mm
	Ⅲ
WDZ-SLYWY-50-32	Ⅱ	Tubo di rame liscio	13.10mm			34.00mm		38.00mm
	Ⅲ
WDZ-SLYWY-50-42	Ⅱ	Tubo di rame ondulato di spirale	17.40mm			44.00mm		48.00mm
	Ⅲ

Proprietà meccaniche & ambientali

Modello del prodotto		Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
WDZ-SLYWY-50-22	Ⅱ	280mm	550mm	2300N	-55℃~+85℃	-40℃~+70℃
	Ⅲ
WDZ-SLYWY-50-32	Ⅱ	380mm	750mm	3000N
	Ⅲ
WDZ-SLYWY-50-42	Ⅱ	490mm	1000mm	1700N
	Ⅲ

Proprietà elettriche

Modello del prodotto		WDZ-SLYWY-50-22		WDZ-SLYWY-50-32		WDZ-SLYWY-50-42
		Ⅱ	Ⅲ	Ⅱ	Ⅲ	Ⅱ	Ⅲ
Impedenza caratteristica media (Ω)		50±2
Resistenza dielettrica (V, CC, 1min)		10000		10000		15000
Resistenza di isolamento minima (MΩ·chilometro)		10000
Prova di scintilla della guaina (V, CA, efficace valore)		8000		10000		10000
Attenuazione longitudinale dB/100m ±5%,℃ 20	455~461MHz	3,0	—	2,2	—	1,8	—
	465~471MHz
	885~889MHz	5,3	5,0	4,3	3,0	2,9	2,4
	930~934MHz
Perdita della coppia dB±5dB 95%, 2m	455~461MHz	75	—	75	—	75	—
	465~471MHz
	885~889MHz	69	69	69	69	68	69
	930~934MHz
VSWR massimo	455~461MHz	≤1.30	—	≤1.30	—	≤1.30	—
	465~471MHz	≤1.30	—	≤1.30	—	≤1.30	—
	885~889MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
	930~934MHz	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
