Cavo colante del sistema radiomobile pubblico

cavo colante di 17.40mm

Descrizione di prodotto

Cavo colante 17.40mm 44.00mm del sistema radiomobile pubblico

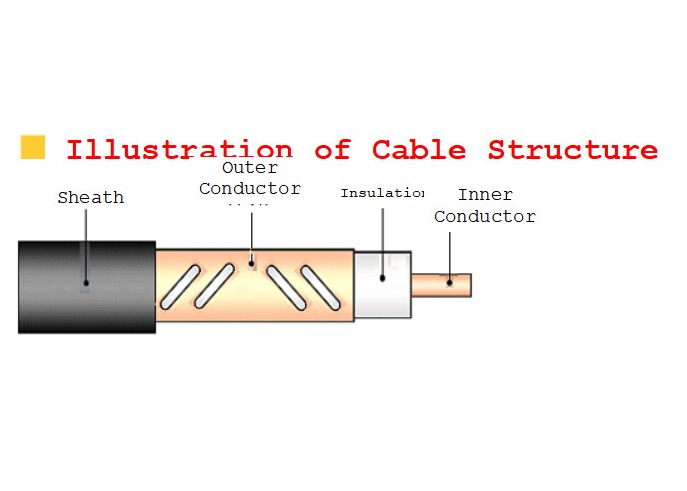

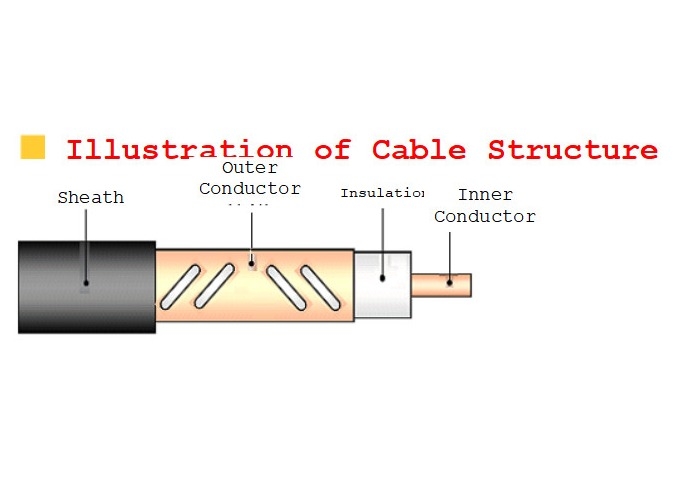

Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
Modello del prodotto	Materiale	Diametro	Isolamento	Materiale	Diametro	Materiale	Diametro
HLRCACY (Z) - 50-12H (1/2 ")	Cavo di alluminio placcato di rame	4.80mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	13.50mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	15.80mm
HLRCTCY (Z) - 50-22H (7/8")	Tubo di rame liscio	9.00mm			24.00mm		27.80mm
HLRCTCY (Z) - 50-32H (1-1/4")	Tubo di rame liscio	13.10mm			34.00mm		38.00mm
HLRHTCY (Z) - 50-42H (1-5/8")	Tubo di rame ondulato di spirale	17.40mm			44.00mm		49.00mm

Modello del prodotto	Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
HLRCACY (Z) - 50-12H (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
HLRCTCY (Z) - 50-22H (7/8")	250mm	300mm	1300N
HLRCTCY (Z) - 50-32H (1-1/4")	400mm	500mm	2000N
HLRHTCY (Z) - 50-42H (1-5/8")	500mm	700mm	2500N

Proprietà elettriche

Modello del prodotto		HLRCACY (Z) - 50-12H (1/2 ")	HLRCTCY (Z) - 50-22H (7/8")	HLRCTCY (Z) - 50-32H (1-1/4")	HLRHTCY (Z) - 50-42H (1-5/8")
Impedenza caratteristica media (Ω)		50±2
Velocita di trasmissione		90%
Capacità (pF/m)		76
Resistenza dielettrica (V, CC, 1min)		6000	10000	10000	15000
Resistenza di isolamento minima (MΩ·chilometro)		10000
Prova di scintilla della guaina (V, CA, efficace valore)		8000	8000	10000	10000
Attenuazione longitudinale dB/100m ±5% ℃ 20	800MHz	7,5	4,3	2,6	2,2
	900MHz	8,2	4,7	3,0	2,3
	1800MHz	12,8	8,6	4,9	3,5
	1900MHz	13,5	8,9	5,5	3,7
	2000MHz	14,2	10,0	5,7	3,9
	2200MHz	15,2	11,5	6,1	4,5
	2400MHz	16,5	13,3	7,6	4,9
	2600MHz	17,3	13,9	7,8	5,8
	2700MHz	18,2	14,4	8,1	6,5
Perdita della coppia dB±5dB 95%, 2m	800MHz	73	78	75	71
	900MHz	72	75	73	71
	1800MHz	70	75	72	70
	1900MHz	70	75	68	70
	2000MHz	70	75	72	70
	2200MHz	70	75	72	70
	2400MHz	70	70	71	70
	2600MHz	69	70	75	68
	2700MHz	70	70	75	68
Rapporto di Wave diritto di tensione (VSWR)	690~960MHz	≤1.30
	1700~1900MHz	≤1.30
	1920~2050MHz	≤1.30
	2100~2200MHz	≤1.30
	2300~2500MHz	≤1.30
	2560~2700MHz	≤1.30

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	RoHS
