isolamento senza fili privato del polietilene di comunicazione del cavo colante di 13.10mm

Cavo colante per la comunicazione senza fili privata di transito della ferrovia

• isolamento senza fili privato del polietilene di comunicazione del cavo colante di 13.10mm

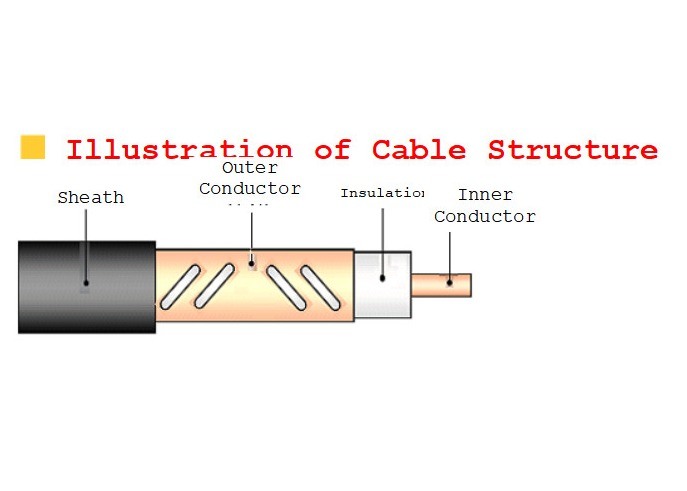

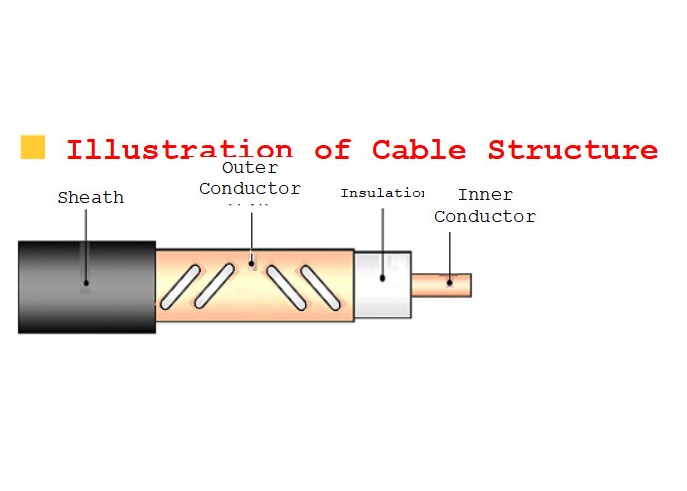

• Parametri strutturali

  Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  	Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
  HLRCTCY (Z) - 50-32T (1-1/4")	Tubo di rame liscio	13.10mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	34.00mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	38.00mm
  HLRHTCY (Z) - 50-42T (1-5/8")	Tubo di rame ondulato di spirale	17.40mm			44.00mm		49.00mm


• Proprietà meccaniche & ambientali

  Modello del prodotto	Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
  HLRCTCY (Z) - 50-32T (1-1/4")	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42T (1-5/8")	500mm	700mm	2500N

  Proprietà elettriche

  Modello del prodotto		HLRCTCY (Z) - 50-32T (1-1/4")		HLRHTCY (Z) - 50-42T (1-5/8")
  		1	2	1	2
  Impedenza caratteristica media (Ω)		50±2
  Velocita di trasmissione		90%
  Capacità (pF/m)		76
  Resistenza dielettrica (V, CC, 1min)		10000		15000
  Resistenza di isolamento minima (MΩ·chilometro)		10000
  Prova di scintilla della guaina (V, CA, efficace valore)		10000		10000
  Attenuazione longitudinale dB/100m ±5%,℃ 20	800MHz	3,0	2,7	2,2	2,2
  	900MHz	3,4	3,3	2,4	2,4
  	1800MHz	—	5,0	—	4,2
  Perdita della coppia dB±5dB 95%, 2m	800MHz	69	78	68	70
  	900MHz	70	75	69	70
  	1800MHz	—	72	—	68
  VSWR	800~900MHz	≤1.30
  	1700~1900MHz	≤1.30
