Informazioni dettagliate

Nome di prodotto:

cavo colante

Applicazioni:

Comunicazione senza fili di pubblica sicurezza

Certificazione:

RoHS

Modello:

HLRHTCY (Z) - 50-42P

Evidenziare:

La ferrovia transita il cavo colante

un cavo colante da 2 pollici

Cavo colante di comunicazione senza fili di pubblica sicurezza

Descrizione di prodotto

Cavo colante del cavo da 2 pollici per la comunicazione senza fili di pubblica sicurezza di transito della ferrovia

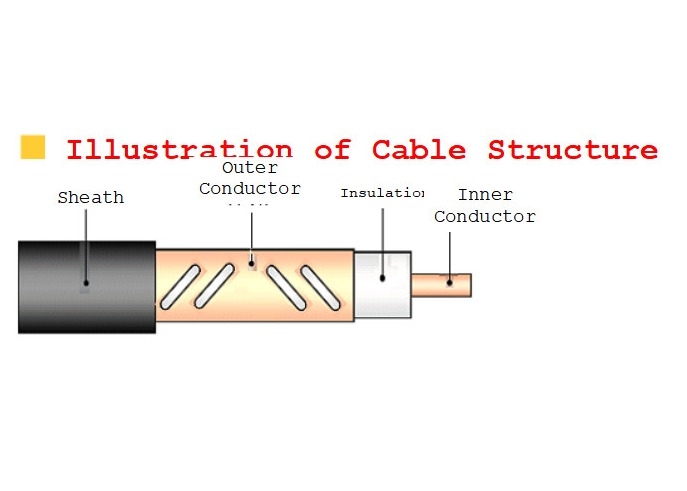

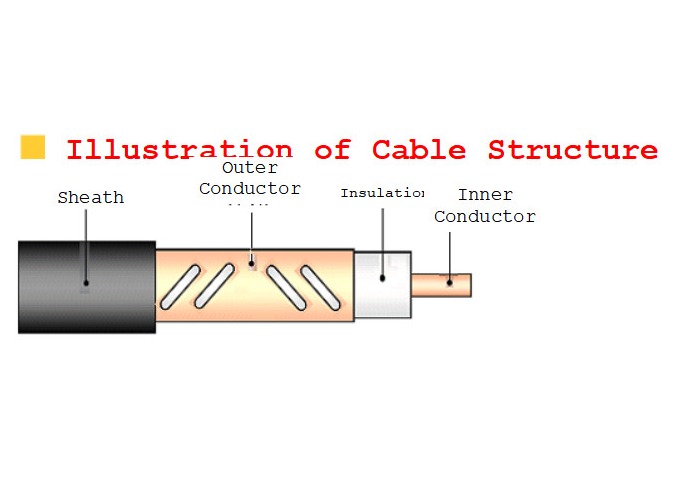

Parametri strutturali

Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
	Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
HLRCTCY (Z) - 50-32P (1-1/4")	Tubo di rame liscio	13.10mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	34.00mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	38.00mm
HLRHTCY (Z) - 50-42P (1-5/8")	Tubo di rame ondulato di spirale	17.40mm			44.00mm		49.00mm

Proprietà meccaniche & ambientali

Modello del prodotto

Raggio di piegamento minimo per un singolo tempo

Raggio di piegamento minimo per i periodi multipli (15 volte)

Resistenza alla trazione massima

Temperatura dell'installazione

Temperatura di lavoro

HLRCTCY (Z) - 50-32P

(1-1/4")

400mm

500mm

2000N

-55℃~+85℃

-40℃~+70℃

HLRHTCY (Z) - 50-42P

(1-5/8")

500mm

700mm

2500N

Proprietà elettriche

Modello del prodotto		HLRCTCY (Z) - 50-32P (1-1/4")		HLRHTCY (Z) - 50-42P (1-5/8")
		1	2	1	2
Impedenza caratteristica media (Ω)		50±2
Velocita di trasmissione		90%
Capacità (pF/m)		76
Resistenza dielettrica (V, CC, 1min)		10000		15000
Resistenza di isolamento minima (MΩ·chilometro)		10000
Prova di scintilla della guaina (V, CA, efficace valore)		10000		10000
Attenuazione longitudinale dB/100m ±5%,℃ 20	350MHz	2,0	1,9	1,5	1,4
	1400MHz	—	4,2	—	3,5
Perdita della coppia dB±5dB 95%, 2m	350MHz	70	70	73	75
	1400MHz	—	75	—	70
VSWR	320~480MHz	≤1.30	≤1.30	≤1.30	≤1.30
	1350~1500MHz	—	≤1.30	—	≤1.30

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	ETERN
Certificazione:	RoHS

Quantità di ordine minimo:	10PCS
Termini di pagamento:	T/T

Cavo colante del cavo da 2 pollici per la comunicazione senza fili di pubblica sicurezza di transito della ferrovia
