Proprietà di piegamento di coppia del cavo colante in elevatore bene

Informazioni dettagliate
Nome di prodotto: cavo di alimentatore colante Caratteristiche: Proprietà di piegamento
Applicazioni: Elevatore bene Qualità: durata più lunga
Evidenziare:

Cavo colante di coppia

,

cavo colante del pozzo dell'elevatore

,

cavo di alimentatore colante di piegamento delle proprietà


Descrizione di prodotto

Proprietà di piegamento di coppia del cavo colante in elevatore bene







Cavi coassiali di comunicazione di GB/T 17737.4-2013 – parte 4: Specificazione sezionale per i cavi colanti
Cavo 1119-2013 - cavo coassiale colante di comunicazione di YD/T dell'accoppiamento con il dielettrico spumato della poliolefina ed il conduttore esterno ondulato del tubo di rame
Cavo-parte coassiale 4 di comunicazione di 61196-4:2015 di IEC: Specificazione sezionale per l'irradiamento dei cavi
Prove di 60332-1-2:2015 di IEC sulla condizione-parte elettrica ed a fibra ottica 1-2 dei cavi sotto tiro: La prova per la propagazione di fiamma verticale per un singolo conduttore isolato o la cavo-procedura per 1 chilowatt ha premescolato la fiamma
Misura di densità di fumo dei cavi che bruciano nelle circostanze definite – parte 2 di 61034-2:2019 di IEC: Metodo e requisiti di prova
La prova di 60754-1:2019 di IEC sui gas si è evoluta durante la combustione dei materiali dai cavi – la parte 1: Determinazione del contenuto di gas dell'acido dell'alogeno
La prova di 60754-2:2019 di IEC sui gas si è evoluta durante la combustione dei materiali dai cavi – parte 2: Determinazione di acidità (tramite la misura di pH) e di conducibilità



Caratteristiche di prodotto



Utilizzato in miniera, nel pozzo dell'elevatore e nell'altro spazio limitato;
modo di radiazione del Fine-fuoco, in cui il campo elettromagnetico è limitato sulla superficie di cavo coassiale colante, con l'orientamento debole, l'ampia banda di lavoro, la grande perdita della coppia e le difficoltà di adeguamento;
Proprietà di piegamento eccellenti, più ampia banda di lavoro e durata più lunga.

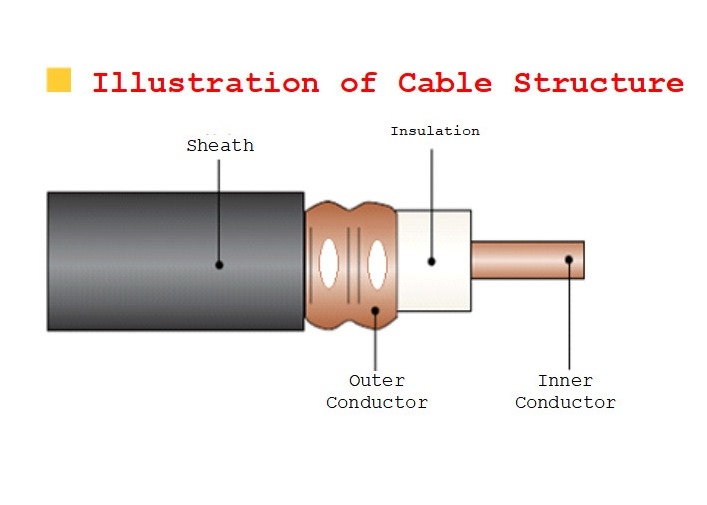

  • Parametri strutturali

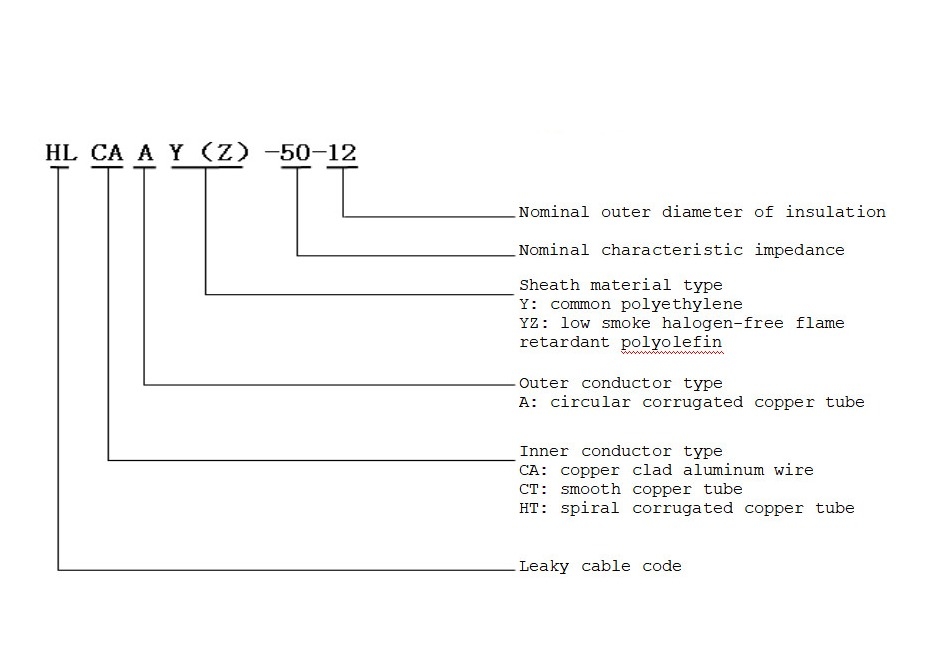

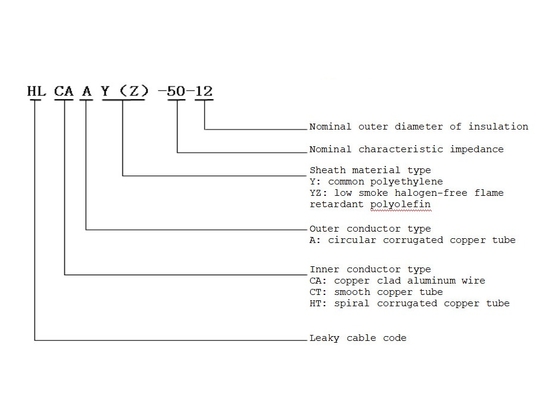

    Modello del prodotto

    HLCAAY (Z) - 50-12

    (〃 di 1/2)

    HLCTAY (Z) - 50-22

    (7/8 di 〃)

    HLCTAY (Z) - 50-23

    (7/8 di 〃 con poche perdite)

    HLCTAY (Z) - 50-32

    (〃 1-1/4)

    HLHTAY (Z) - 50-42

    (〃 1-5/8)

    Conduttore interno Cavo di alluminio placcato di rame Tubo di rame liscio Tubo di rame ondulato di spirale
    4.80mm 9.00mm 9.45mm 13.10mm 17.40mm
    Isolamento isolamento Fisico-spumato del polietilene
    Conduttore esterno Foro laminatoio per tubi di rame ondulato della circolare
    13.90mm 24.90mm 25.40mm 35.80mm 46.50mm
    Guaina Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso
    15.70mm 27.50mm 27.80mm 38.80mm 49.50mm
    Parametri strutturali meccanici & proprietà ambientali
    Modello del prodotto

    HLCAAY (Z) - 50-12

    (〃 di 1/2)

    HLCTAY (Z) - 50-22

    (7/8 di 〃)

    HLCTAY (Z) - 50-22

    (7/8 di 〃 con poche perdite)

    HLCTAY (Z) - 50-32

    (〃 1-1/4)

    HLHTAY (Z) - 50-42

    (〃 1-5/8)

    Raggio di piegamento minimo per un singolo tempo 80mm 140mm 150mm 200mm 280mm
    Raggio di piegamento minimo per i periodi multipli (15 volte) 125mm 250mm 275mm 380mm 500mm
    Resistenza alla trazione massima 1130N 1500N 1700N 2500N 3000N
    Temperatura dell'installazione -40℃~+70℃
    Temperatura di lavoro -50℃~+85℃

  • Proprietà elettriche
    Modello del prodotto

    HLCAAY (Z) - 50-12

    (〃 di 1/2)

    HLCTAY (Z) - 50-22

    (7/8 di 〃)

    HLCTAY (Z) - 50-23

    (7/8 di 低损耗 del 〃)

    HLCTAY (Z) - 50-32

    (〃 1-1/4)

    HLHTAY (Z) - 50-42

    (〃 1-5/8)

    Impedenza caratteristica (Ω) 50±2
    Velocita di trasmissione 90%
    Capacità (pF/m) 75
    Resistenza di isolamento minima (MΩ·chilometro) 10000

    Resistenza dielettrica

    (V, CC, 1min)

    6000 10000 10000 10000 15000

    Prova di scintilla della guaina

    (V, valore di CA efficace)

    8000 8000 8000 10000 10000

    Attenuazione longitudinale

    Massimo.

    dB/100m

    ℃ 20

    150MHz 3,3 1,8 1,7 1,4 1,1
    450MHz 6,0 3,3 3,1 2,5 2,0
    700MHz 7,7 4,2 4,0 3,1 2,6
    800MHz 8,3 4,6 4,4 3,4 2,9
    900MHz 8,8 4,9 4,7 3,7 3,1
    1800MHz 13,1 7,5 7,1 5,6 4,6
    1900MHz 13,6 7,7 7,4 5,8 4,8
    2200MHz 14,9 8,5 8,1 6,4 5,3
    2400MHz 15,7 9,0 8,6 6,8 5,6
    2600MHz 16,4 9,4 9,0 7,2 -
    3000MHz 17,9 10,3 9,9 - -
    3500MHz 19,7 11,4 10,9 - -

    Perdita della coppia

    dB±10dB

    95%, 2m

    150MHz 78 78 75 80 84
    450MHz 80 86 80 87 88
    700MHz 80 86 81 87 89
    800MHz 80 86 83 88 89
    900MHz 82 85 82 89 88
    1800MHz 88 85 81 88 89
    1900MHz 82 83 80 88 89
    2200MHz 85 83 81 88 89
    2400MHz 87 84 80 88 88
    2600MHz 82 82 80 89
    3000MHz 88 82 81
    3500MHz 85 83 82
    VSWR 260~480MHz ≤1.25
    820~960MHz ≤1.25
    1700~1900MHz ≤1.30
    2100~2200MHz ≤1.30
    2300~2700MHz ≤1.30
