50 ohm di rf di connettore VSWR basso di radiofrequenza per la comunicazione su mezzi mobili

50 ohm di rf di connettore VSWR basso di radiofrequenza per la comunicazione su mezzi mobili

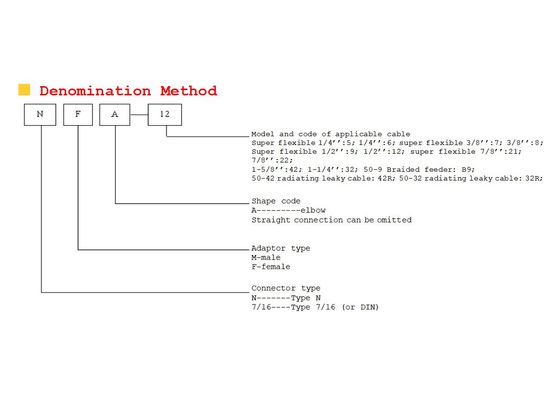

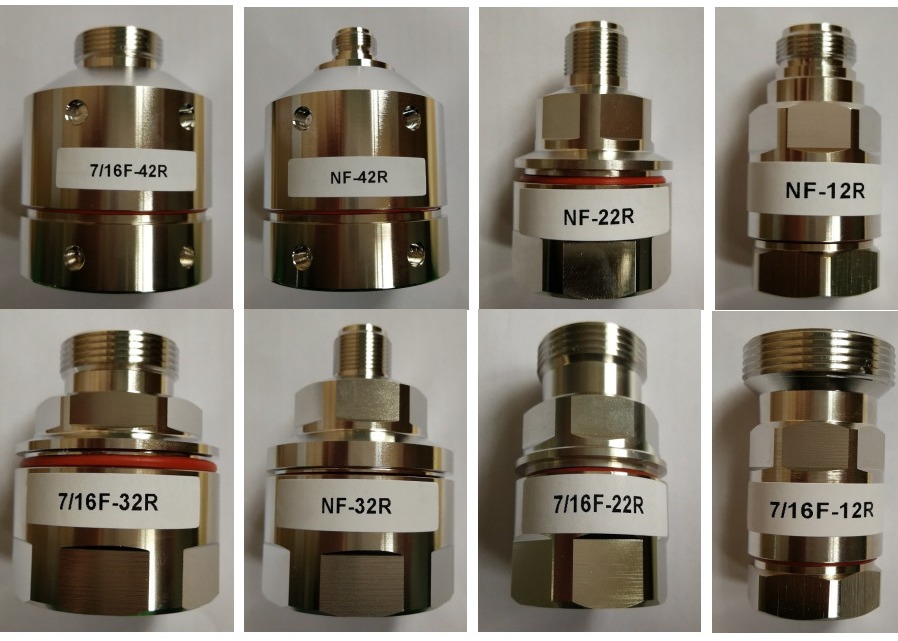

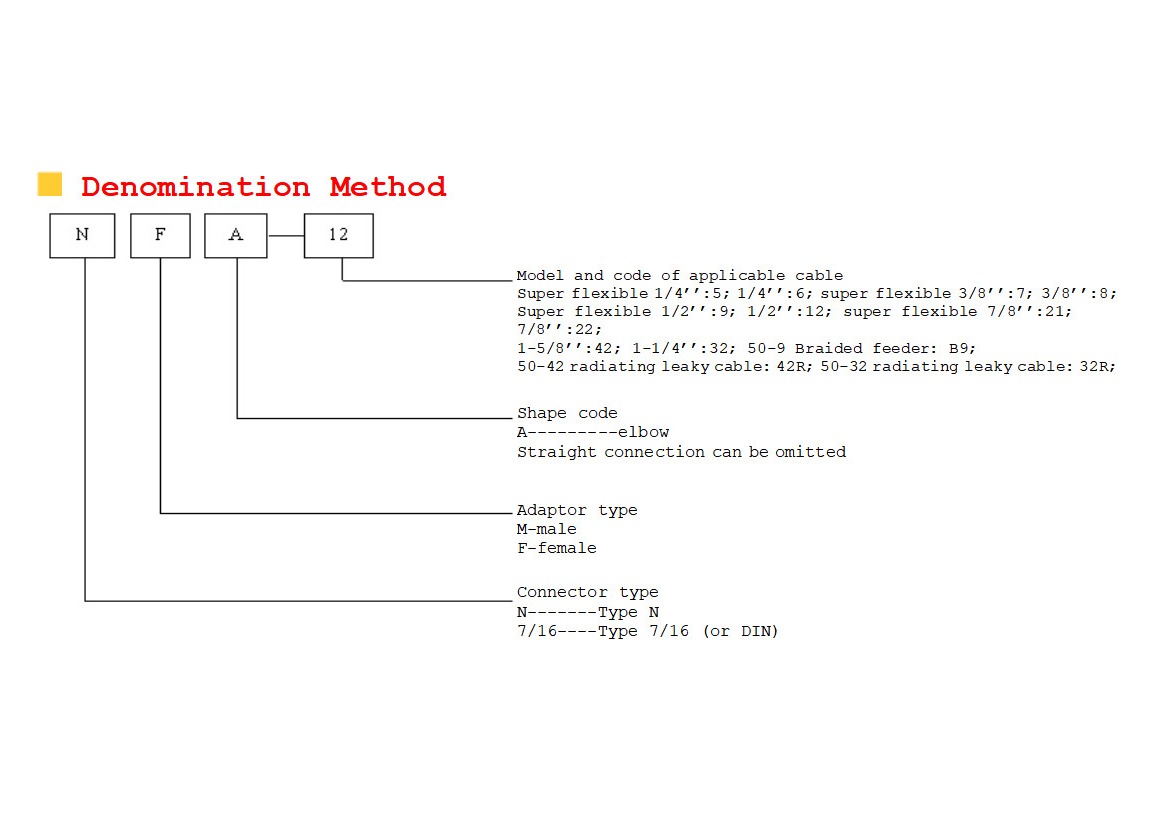

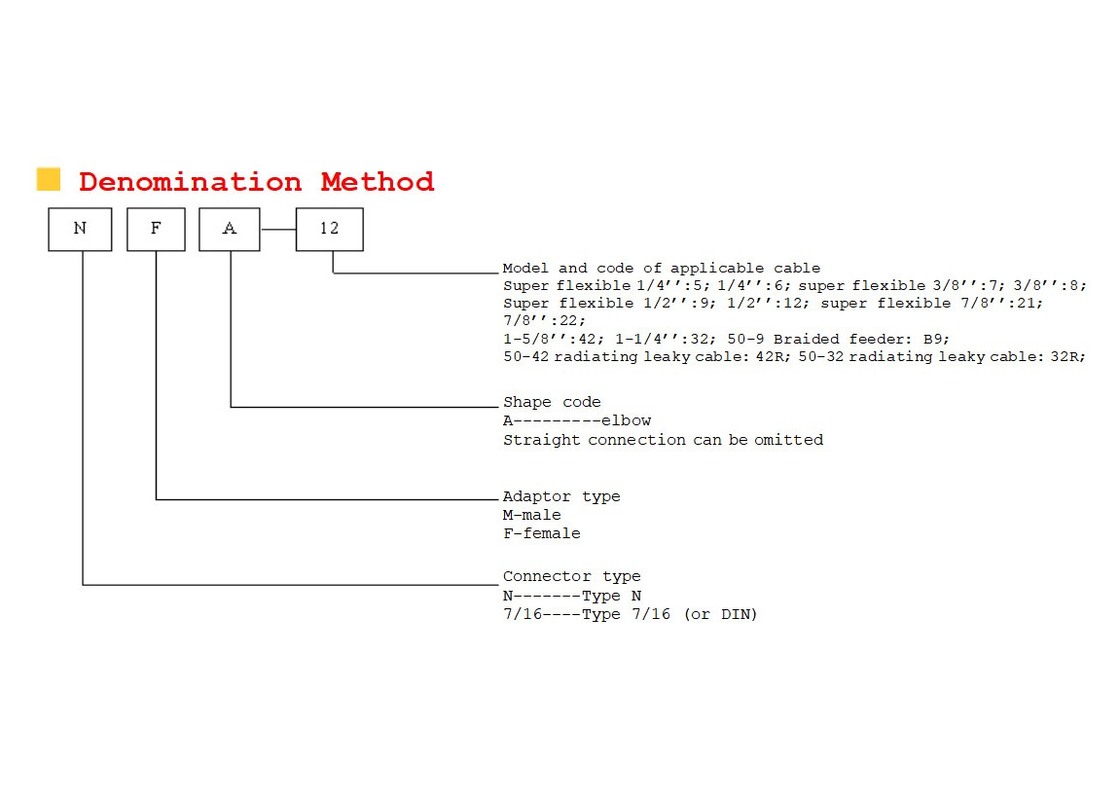

tipo connettore coassiale di n
connettore coassiale di baccano

Norme implementate

Connettori coassiali di radiofrequenza 50Ω di YD/T 1967-2018 per la comunicazione su mezzi mobili

Connettori di radiofrequenza di GB/T 11313.1-2013. Parte 1: Specificazione generica. Requisiti generali e metodi di misurazione

Connettori di radiofrequenza di GB/T 11313.4-2007. Parte 4: Connettori coassiali di R.F. con il diametro interno del conduttore esterno 16mm (0,63 dentro) con attacco a vite - ohm di impedenza caratteristica 50 (tipo 7-16)

Connettori di radiofrequenza di GB/T 11313.16-2015. Parte 16: Connettori coassiali di R.F. con il diametro interno del conduttore esterno 7mm (0.276in) con attacco a vite - impedenza caratteristica 50Ω (75Ω) (tipo N)

Caratteristiche di prodotto

VSWR basso, perdita di inserzione bassa ed intermodulazione bassa;

Facilità di installazione, buona sigillando prestazione e l'alto grado di protezione;

Pricipalmente usato per collegamento elettrico e meccanico di radiofrequenza e di cavi coassiali colanti.

Parametri tecnici

• Tipo di prodotto		Tipo N	Tipo BACCANO
  Parametri strutturali
  Contatto centrale	Perno centrale	Ottone placcato in argento	Ottone placcato in argento
  	Presa centrale	Bronzo placcato d'argento della latta	Bronzo placcato d'argento della latta
  Isolante		PTFE	PTFE
  Shell		ottone placcato Tri lega	ottone placcato Tri lega
  Parte di sigillatura		Gomma di silicone	Gomma di silicone
  Proprietà elettriche
  Impedenza caratteristica		50Ω	50Ω
  Perdita di inserzione	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Resistenza di contatto	Conduttore interno	≤0.80mΩ	≤0.40mΩ
  	Conduttore esterno	≤0.25mΩ	≤0.20mΩ
  Resistenza di isolamento		≥5000mΩ	≥10000mΩ
  Tensione di resistenza (minimo)		2.5KV	4.0KV
  Tensione di funzionamento (massimo)		1.4KV	2.7KV
  Intermodulazione di terz'ordine (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Proprietà meccaniche
  Forza di conservazione del calibro di prova		≥0.56N	≥6N
  Coppia di serraggio	Coppia di torsione normale	0.7~1.1Nm	20~28Nm
  	Resistenza della coppia di torsione	≥1.7Nm	≥30Nm
  Resistenza meccanica		500 volte	500 volte
  Temperatura ambiente		-65~+160℃	-65~+160℃
