Cavo colante 13.10mm 34.00mm di comunicazione radiofonica ferroviaria del treno

Cavo colante 13.10mm 34.00mm di comunicazione radiofonica ferroviaria del treno

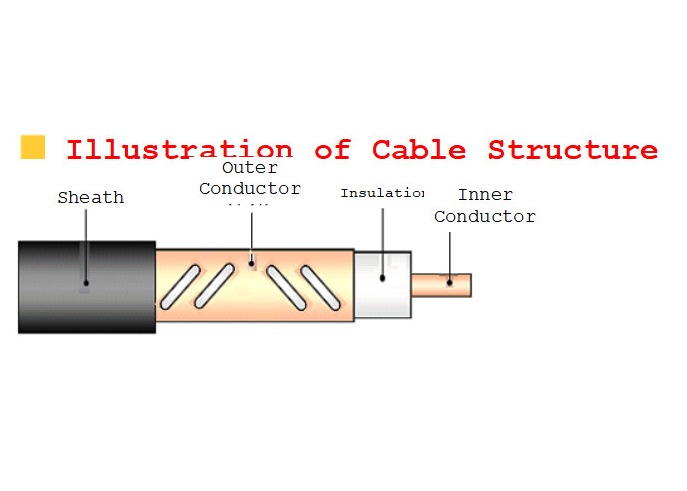

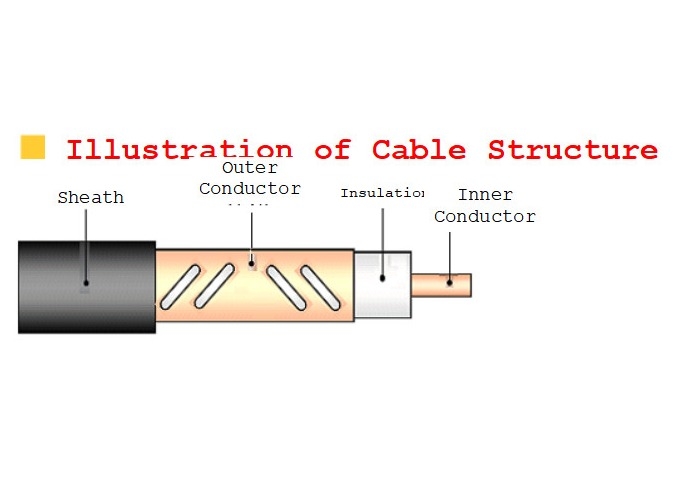

• Parametri strutturali

  Modello del prodotto		Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  		Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
  WDZ-SLYWY-50-32	Ⅰ48	Tubo di rame liscio	13.10mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	34.00mm	Poliolefina ignifuga senza alogeno del fumo basso	38.00mm
  	Ⅰ47
  	Ⅰ46

• Parametri strutturali
• Proprietà meccaniche & ambientali

  Modello del prodotto		Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
  WDZ-SLYWY-50-32	Ⅰ48	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  	Ⅰ47
  	Ⅰ46


• Proprietà elettriche

  Modello del prodotto		WDZ-SLYWY-50-32
  		Ⅰ48	Ⅰ47	Ⅰ46
  Impedenza caratteristica media (Ω)		50±2
  Resistenza dielettrica (V, CC, 1min)		10000
  Resistenza di isolamento minima (MΩ·chilometro)		10000
  Prova di scintilla della guaina (V, CA, efficace valore)		10000
  Attenuazione longitudinale dB/100m ±5%,℃ 20	455~461MHz	2,2	2,4	3,3
  	465~471MHz
  Perdita della coppia dB±5dB 95%, 2m	455~461MHz	83	73	63
  	465~471MHz
  VSWR massimo	455~461MHz	≤1.30
  	465~471MHz	≤1.30
