Cavo coassiale colante RoHS del segnale di radiazione grandangolare dell'interno di copertura

Cavo colante di radiazione grandangolare dell'interno di copertura

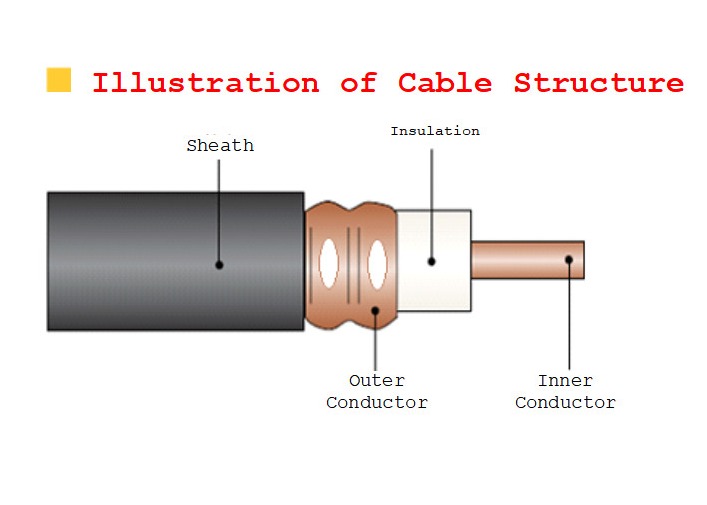

• Parametri strutturali

  Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  	Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
  HLRCACY (Z) - 50-12F (1/2 ")	Cavo di alluminio placcato di rame	4.80mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	13.50mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	15.80mm
  HLRCTCY (Z) - 50-22F (7/8")	Tubo di rame liscio	9.00mm			24.00mm		27.80mm


• Proprietà meccaniche & ambientali

  Modello del prodotto	Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
  HLRCACY (Z) - 50-12F (1/2 ")	80mm	150mm	800N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-22F (7/8")	250mm	300mm	1300N


• Proprietà elettriche

  Modello del prodotto		HLRCACY (Z) - 50-12F (1/2 ")	HLRCTCY (Z) - 50-22F (7/8")
  Impedenza caratteristica media (Ω)		50±2
  Velocita di trasmissione		90%
  Capacità (pF/m)		76
  Resistenza dielettrica (V, CC, 1min)		6000	10000
  Resistenza di isolamento minima (MΩ·chilometro)		10000
  Prova di scintilla della guaina (V, CA, efficace valore)		8000	8000
  Attenuazione longitudinale dB/100m ±5%,℃ 20	800MHz	7,3	4,2
  	900MHz	8,0	4,5
  	1800MHz	12,8	7,3
  	1900MHz	13,2	7,8
  	2000MHz	14,2	8,0
  	2200MHz	15,0	9,1
  	2400MHz	16,6	9,7
  	2600MHz	18,5	10,5
  	2700MHz	18,8	11,1
  	3400MHz	25,5	14,0
  	3500MHz	28,1	14,7
  	3600MHz	29,5	15,6
  Perdita della coppia dB±5dB 95%, 2m	800MHz	78	83
  	900MHz	76	78
  	1800MHz	72	75
  	1900MHz	72	70
  	2000MHz	70	71
  	2200MHz	70	75
  	2400MHz	70	72
  	2600MHz	72	73
  	2700MHz	70	71
  	3400MHz	70	69
  	3500MHz	70	68
  	3600MHz	70	68
  VSWR	790~960MHz	≤1.30
  	1700~1900MHz	≤1.30
  	1920~2050MHz	≤1.30
  	2100~2200MHz	≤1.30
  	2300~2500MHz	≤1.30
  	2560~2700MHz	≤1.35
  	3400~3600MHz	≤1.35
