isolamento colante del PE di comunicazione su mezzi mobili dei cavi 5G di 9.00mm che irradia cavo coassiale

Cavo colante per la comunicazione su mezzi mobili 5G

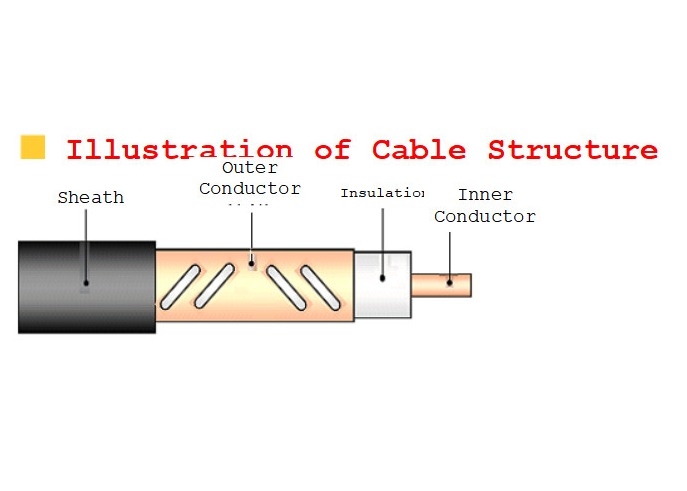

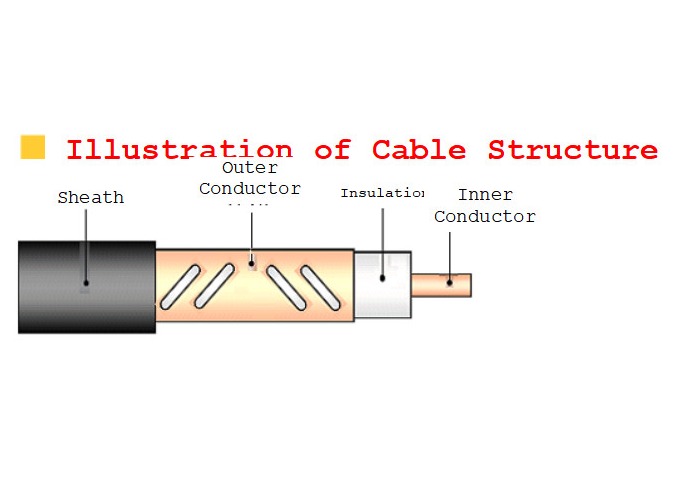

• Parametri strutturali

  Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  	Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
  HLRCTCY (Z) - 50-22G (7/8")	Tubo di rame liscio	9.00mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	24.00mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	27.80mm
  HLRCTCY (Z) - 50-32G (1-1/4")	Tubo di rame ondulato di spirale	13.90mm			34.00mm		38.00mm


• Proprietà meccaniche & ambientali

  Modello del prodotto	Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
  HLRCTCY (Z) - 50-22G (7/8")	250mm	300mm	1300N	-55℃~+85℃	-40℃~+70℃
  HLRCTCY (Z) - 50-32G (1-1/4")	400mm	500mm	2000N


• Proprietà elettriche

  Modello del prodotto		HLRCTCY (Z) - 50-22G (7/8")	HLRCTCY (Z) - 50-32G (1-1/4")
  			1	2
  Impedenza caratteristica media (Ω)		50±2
  Velocita di trasmissione		90%
  Capacità (pF/m)		76
  Resistenza dielettrica (V, CC, 1min)		10000	10000
  Resistenza di isolamento minima (MΩ·chilometro)		10000
  Prova di scintilla della guaina (V, CA, efficace valore)		8000	10000
  Attenuazione longitudinale dB/100m ±5%,℃ 20	700MHz	3,8	2,5	—
  	800MHz	4,0	2,7	—
  	900MHz	4,2	3,1	—
  	1800MHz	6,6	4,5	4,8
  	1900MHz	6,8	4,8	5,1
  	2000MHz	7,1	5,3	5,5
  	2200MHz	7,8	5,6	5,9
  	2400MHz	8,5	6,1	6,3
  	2600MHz	9,3	6,6	6,8
  	2700MHz	10,0	6,9	7,1
  	3300MHz	12,2	8,8	9,0
  	3400MHz	13,6	9,1	9,4
  	3500MHz	14,3	10,1	10,5
  	3600MHz	15,1	10,8	11,2
  	3700MHz	15,9	12,1	12,5
  Perdita della coppia dB±5dB 95%, 2m	700MHz	85	85	—
  	800MHz	83	78	—
  	900MHz	79	75	—
  	1800MHz	76	72	70
  	1900MHz	75	68	71
  	2000MHz	75	72	70
  	2200MHz	75	72	70
  	2400MHz	70	73	70
  	2600MHz	72	73	71
  	2700MHz	73	73	70
  	3300MHz	72	71	70
  	3400MHz	68	71	70
  	3500MHz	68	71	70
  	3600MHz	68	71	70
  	3700MHz	70	71	70
  VSWR	703~960MHz	≤1.30	≤1.30	—
  	1700~1900MHz	≤1.30	≤1.30	≤1.30
  	1920~2025MHz	≤1.30	≤1.30	≤1.30
  	2110~2200MHz	≤1.30	≤1.30	≤1.30
  	2300~2400MHz	≤1.30	≤1.30	≤1.30
  	2515~2675MHz	≤1.35	≤1.35	≤1.35
  	3300~3700MHz	≤1.40	≤1.40	≤1.40
