Sistema di segnale colante di transito della ferrovia del cavo da 1 pollice 17.40mm LCX

Cavo colante per il sistema di segnale di transito della ferrovia

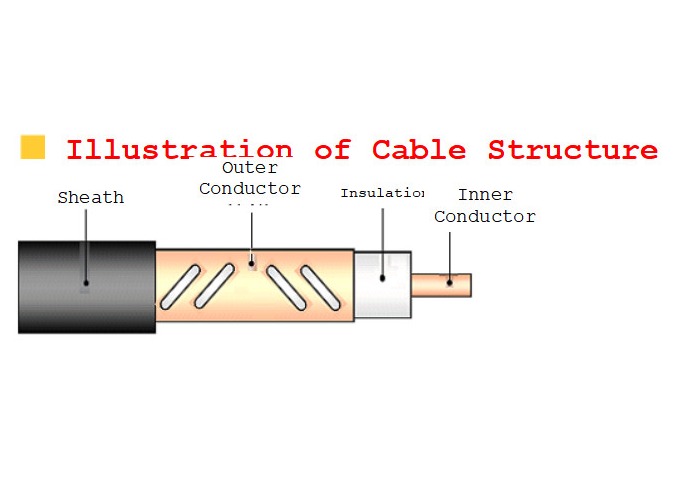

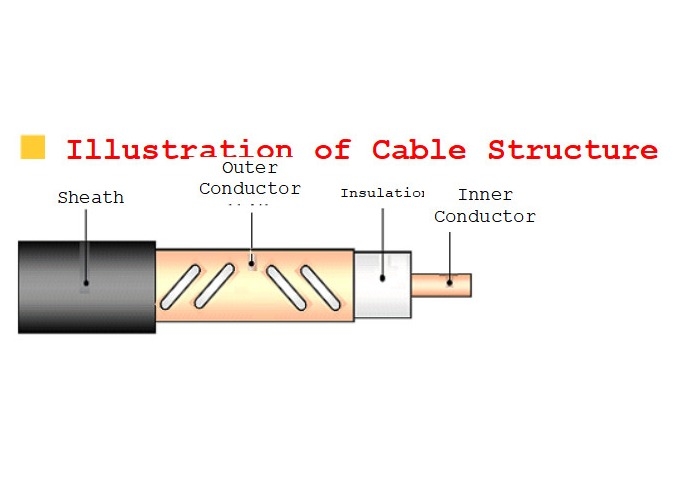

• Parametri strutturali

  Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  	Materiale	Diametro		Materiale	Diametro	Materiale	Diametro
  HLRCTCY (Z) - 50-32E (1-1/4")	Tubo di rame liscio	13.10mm	isolamento Fisico-spumato del polietilene	Longitudinale del bordo di atterraggio della striscia del rame del foro perforato avvolto	34.00mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	38.00mm
  HLRHTCY (Z) - 50-42E (1-5/8")	Tubo di rame ondulato di spirale	17.40mm			44.00mm		49.00mm

  Proprietà meccaniche & ambientali

  Modello del prodotto	Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
  HLRCTCY (Z) - 50-32E (1-1/4")	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42E (1-5/8")	500mm	700mm	2500N

  Proprietà elettriche

  Modello del prodotto		HLRCTCY (Z) - 50-32E (1-1/4")		HLRHTCY (Z) - 50-42E (1-5/8")
  		1	2	1	2
  Impedenza caratteristica media (Ω)		50±2
  Velocita di trasmissione		90%
  Capacità (pF/m)		76
  Resistenza dielettrica (V, CC, 1min)		10000		15000
  Resistenza di isolamento minima (MΩ·chilometro)		10000
  Prova di scintilla della guaina (V, CA, efficace valore)		10000		10000
  Attenuazione longitudinale dB/100m ±5%,℃ 20	800MHz	-	2,7	-	2,2
  	1800MHz	4,9	5,0	3,8	4,2
  Perdita della coppia dB±5dB 95%, 2m	800MHz	-	78	-	70
  	1800MHz	72	72	68	68
  VSWR	800~900MHz	-	≤1.30	-	≤1.30
  	1780~1810MHz	≤1.30	≤1.30	≤1.30	≤1.30
