film sottile CWDM del porto 100GHz 3 con perdita di inserzione bassa

100GHz 3 Port Thin Film CWDM With Low Insertion Loss

Informazioni di base

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	RoHS & Telcordia GR-1221-CORE
Numero di modello:	Porto di TFF CWDM 3

Quantità di ordine minimo:	10PCS
Prezzo:	Negotiable
Imballaggi particolari:	singolo pacchetto
Termini di pagamento:	T/T
Capacità di alimentazione:	50k al mese

Miglior prezzo Contattaci

Informazioni dettagliate

Evidenziare:

Un film sottile CWDM di 3 porti

100GHz film sottile CWDM

Dispositivo basso di WDM di perdita di inserzione

Descrizione di prodotto

100GHz 3-Port CWDM di sottili pellicole con perdita di inserzione bassa

i mini CWDM dispositivi di 3-port sono utilizzati nel modulo ottico passivo di WDM; Possono multiplexor demultiplexare il sistema differente del Wavelength Division Multiplexing del segnale ottico ed aumentano la capacità della velocità e di comunicazione della trasmissione del segnale.

Caratteristica

▪Perdita di inserzione bassa, PDL basso

▪Alto isolamento

▪Ampia lunghezza d'onda di funzionamento

▪Ampia temperatura di funzionamento

▪Alte affidabilità e stabilità

▪Dimensione del piccolo pacchetto, struttura compatta ed economia di spazio

Applicazione

▪Sistema di WDM

▪Reti di PON

▪Collegamenti di CATV

Specificazione

Parametro	Unità	Valore
Lunghezza d'onda di funzionamento	nanometro	1260~1670nm
		1540~1560
Canale di trasmissione	nanometro	1524~1544&1596~1625
		cliente specificato
		1260~1360&1480~1500
Banda di riflessione	nanometro	1260~1500&1550~1581&1640~1670
		cliente specificato
Perdita di inserzione del canale di trasmissione	dB	≤0.6
Perdita di inserzione della banda di riflessione	dB	≤0.4
Isolamento della trasmissione	dB	≥30
Isolamento di riflessione	dB	≥15
Attenuazione di riflessione	dB	≥50
Direzionalità	dB	≥50
Temperatura di funzionamento	℃	-40 - +85

Nota: Misurato con i connettori; L'IL sarà 0.3dB peggio e RL sarà 5dB abbassarsi con i connettori.

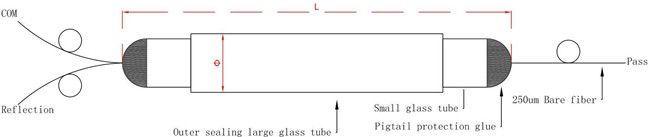

Dimensioni meccaniche (unità: millimetro)

Modulo TFF CWDM passivo Mux Demux 0 del porto FWDM della rete tre della città universitaria

Informazioni di ordinazione

FWDM -	□	□□-	□	□□	□

	Gioco	Manica	Tipo della fibra	Lunghezza della fibra	Connettore
FWDM	1=100GHz	C21=C21	1=250um MP	00=Adapter	1=None
	2=200GHz	C22=C22	2=900um MP	05=0.5m	2=FC/UPC
	C=CWDM	21=1221	3=2.0mm MP	10=1.0m	3=FC/APC
	X=Special	31=1331	4=3.0mm MP	15=1.5m	4=LC/UPC
		......		20=2.0m	5=LC/APC
				......	6=SC/UPC
					7=SC/APC
					X=Special
