Informazioni dettagliate

Passband:	Passband piano ed ampio	Qualità:	Alto lity di StabiHigh ed alta affidabilità
Prestazione di operazione:	Perdita di inserzione bassa, alto isolamento	Manica no.:	32/40/44/48
Gioco di Manica:	100GHz, 200GHz	Applicazione:	rete della città universitaria
Evidenziare:	modulo del fwdm della rete della città universitaria , modulo del fwdm del porto 1540nm tre , Demux passivo del mux del cwdm di TFF

Descrizione di prodotto

Dispositivo 100G 250,1.1m, A2,3.2X30 del porto di FWDM 3

Il dispositivo del tre-porto FWDM di ETERN pricipalmente è utilizzato nel modulo di Wavelength Division Multiplexing passivo. È un genere di tecnologia del Wavelength Division Multiplexing basato su TFF (filtro dal film sottile). Ha varie dimensioni del pacchetto ed opzioni di lunghezza d'onda. Consiste di tre porti: COM, passa e riflette.

La differenza fra FWDM e CWDM è che FWDM può multiplexare o demultiplexare segnali ottici due o delle lunghezze d'onda differenti in un singolo ampio canale della lunghezza d'onda come pure la velocità della trasmissione del segnale e la capacità aumentanti di comunicazione. Il dispositivo di FWDM è ampiamente usato nelle telecomunicazioni, radio e televisione, rete di aziende, la rete della città universitaria ed altri campi

Applicazioni

1. Sistema di WDM

2. Sistema di PON

3. Rete della televisione via cavo di radiodiffusione

Caratteristiche

1. Ampia temperatura di funzionamento

2. Alte affidabilità e stabilità

3. Dimensione del piccolo pacchetto, struttura compatta ed economia di spazio

Specificazione di prestazione

Parametro	Unità	Valore
Lunghezza d'onda di funzionamento	nanometro	1260~1670nm
		1540~1560
Canale di trasmissione	nanometro	1524~1544&1596~1625
		cliente specificato
		1260~1360&1480~1500
Banda di riflessione	nanometro	1260~1500&1550~1581&1640~1670
		cliente specificato
Perdita di inserzione del canale di trasmissione	dB	≤0.6
Perdita di inserzione della banda di riflessione	dB	≤0.4
Isolamento della trasmissione	dB	≥30
Isolamento di riflessione	dB	≥15
Attenuazione di riflessione	dB	≥50
Direzionalità	dB	≥50
Temperatura di funzionamento	℃	-40 - +85

Nota: 1. misurato con i connettori; L'IL sarà 0.3dB peggio e RL sarà 5dB abbassarsi con i connettori.

Dimensioni meccaniche (unità: millimetro)

Modulo TFF CWDM passivo Mux Demux del porto FWDM della rete tre della città universitaria 0

Informazioni di ordinazione

FWDM -	□	□□-	□	□□	□

	Gioco	Manica	Tipo della fibra	Lunghezza della fibra	Connettore
FWDM	1=100GHz	C21=C21	1=250um MP	00=Adapter	1=None
	2=200GHz	C22=C22	2=900um MP	05=0.5m	2=FC/UPC
	C=CWDM	21=1221	3=2.0mm MP	10=1.0m	3=FC/APC
	X=Special	31=1331	4=3.0mm MP	15=1.5m	4=LC/UPC
		......		20=2.0m	5=LC/APC
				......	6=SC/UPC
					7=SC/APC
					X=Special

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	RoHS
Numero di modello:	Dispositivo 100G C26,250,1.1m, A1,3.4X30 del porto di DWDM 3

Quantità di ordine minimo:	10PCS
Prezzo:	Negotiable

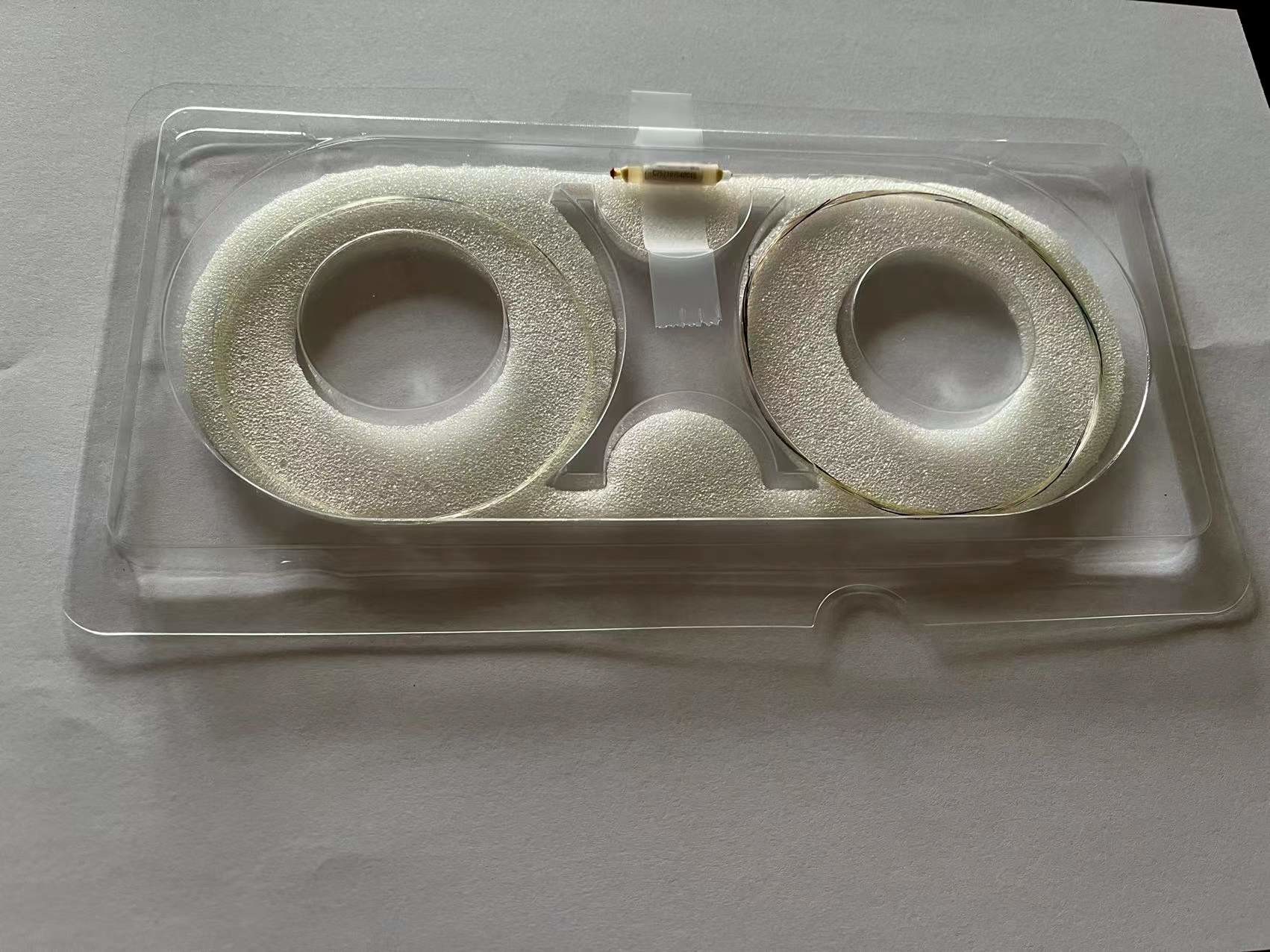

Imballaggi particolari:	contenitore di bolla
Termini di pagamento:	T/T
Capacità di alimentazione:	100k al mese
