Cavi di toppa di fibra ottica

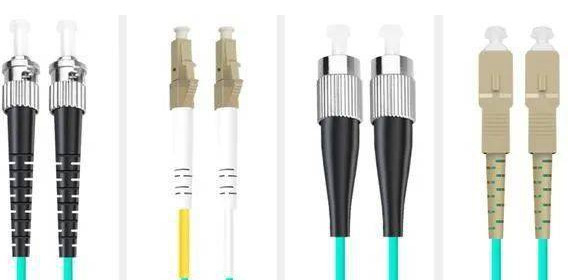

MM-ST/MM-2F-LC/MM-FC/MM-SC/SM-ST/SM-2F-LC/SM-FC/SM-SC
connettore di fibra ottica della fibra della sala MP di telecomunicazione del cavo di toppa di 15mm
I cavi di toppa di fibra ottica di Etern sono usati per i collegamenti fra le attrezzature ed il cablaggio di fibra ottica. Con lo strato protettivo spesso, l'applicazione generale ha potuto collegare il trasmettitore ottico, ricevitore ed attrezzature di terminale, sistema delle comunicazioni ottiche, la rete di accesso della fibra, trasmissione dei dati e rete locale.
I cavi di toppa di fibra ottica sono la parte importante di componenti passive che possono collegare le varie attrezzature e le attività del sistema. Facendo uso dei cavi di toppa e della struttura di distribuzione della fibra, lo scambiatore e la scatola terminale in cooperazione dirigeranno e manterranno l'intera rete di comunicazione a fibra ottica più flessibile ed efficiente.
Caratteristiche
1. Perdita di inserzione bassa, alta ripetibilità
2. Alta attenuazione di riflessione, alta interattività
3. Alta stabilità verso i mutamenti di temperatura
4. Buona resistenza alla trazione
Applicazioni
1. Stanza di telecomunicazione, FTTH, lan, sensore a fibra ottica, sistema di comunicazione di fibra ottica, collegamento ed apparecchiature di trasmissione, difesa nazionale
2. Rete tv via cavo, rete di telecomunicazione, rete a fibra ottica del computer ed apparecchiatura di collaudo ottica
3. Alti dispositivi di integrazione, attrezzature di comunicazione da precisione, QSFP, collegamenti del centro dati, collegamento 40G/100G/&10G/40G
Specificazione di prestazione
Connettori convenzionali (come LC/SC/FC): (Dimensione fisica)
| Parametri |
Φ1.25pin |
Φ2.5pin |
| Fibra concava o proiezione della fibra (X) |
-100~+50nm |
-100~+50nm |
| Tipo raggio di PC/UPC di curvatura di conclusione (R) |
7mm≤R≤25mm |
10mm≤R≤25mm |
| Tipo raggio dell'APC di curvatura di conclusione (R) |
5mm≤R≤12mm |
5mm≤R≤15mm |
| Contrappeso di vertice |
0~50μm |
0~50μm |
| Angolo dell'APC (°) |
8±0.3 |
8±0.3 |
Prestazione ottica
| Tipo di fibra ottica |
Singolo modo |
Misto |
| Tipo di connettore |
PC |
APC |
PC |
| Perdita di inserzione (dB) |
≤0.3 |
| Attenuazione di riflessione (dB) |
≥50 |
≥55 |
≥40 |
| Durevolezza (dB) |
≤0.2 un collegamento di 500 volte |
| Funzionamento temporaneo. (℃) |
-20 - +70 |
| Lunghezza d'onda difficile (nanometro) |
1310/1550 |
850/1300 |
