Informazioni dettagliate

Tipo:	1X1	Perdita di inserzione:	1.0dB, 1.2dB, 0.8dB, 0.9dB
Certificazione:	GR-1221-CORE,GR-1209-CORE ,RoHS	Lunghezza d'onda di funzionamento:	1310nm
Applicazione:	Sistema del monitor della rete, sistema di prova a distanza della fibra	Qualità:	Perdita e Basso diafonia di inserzione basse
Evidenziare:	commutatore di rete 1310nm con porto a fibra ottica , commutatore di rete 1X1 con porto a fibra ottica , 3V che determina il commutatore di distribuzione della fibra

Descrizione di prodotto

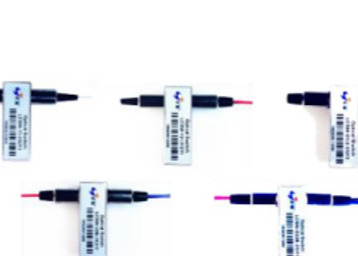

Commutatore di fibra ottica di ETERN 1X1 che chiude per la protezione di sistema e della rete

Caratteristiche:

1. Perdita di inserzione bassa & conversazione trasversale

2. Ampia lunghezza d'onda di funzionamento

3. Bidirezionale

Applicazioni:

1. Protezione & ripristino della rete

2. Blocchetto di Manica

3. Integrazione di sistema & del modulo

4. Strumentazione

5. OADM configurabile

commutatore di rete 1X1 con l'azionamento a fibra ottica del porto 1310nm 3V

I commutatori a fibra ottica di ETERN sono progettati basati per principio ottico della rifrazione che riduce la sensibilità di posizione della parte mobile. Caratterizza la prestazione meccanica ed ottica eccellente ed unifica la configurazione differente del commutatore di 1x1, 1x2, 2x2 esclusione, 2x2, 1x2 doppio, 2x2 esclusione doppia, 2x2 doppio sul simile pacchetto compatto. I prodotti sono Telcordia GR-1073-CORE si sono qualificati e reclamo di RoHS

Specificazione di prestazione:

	Parametro	Unità	Monomodale		Misto
	Lunghezza d'onda di funzionamento	nanometro	1290~1330 e/o 1525~1610		850 o 850&1310
	1x1, 1x2, 1x2 doppio	dB		≤ 0,8
	2x2B			≤ 0,9
Perdita di inserzione^1,2	2x2			≤ 1,0
	2x2B doppio			≤ 1,0
	2x2 doppio			≤ 1,2
	Attenuazione di riflessione^1,2	dB	≥ 45		≥ 30
	Perdita dipendente di polarizzazione	dB	≤ 0,1
	Perdita dipendente di lunghezza d'onda	dB	≤ 0,2		≤ 0,3
	Diafonia	dB	≥ 55		≥ 30
	Ripetibilità	dB		≤ ±0.02
	Tempo del commutatore	spettrografia di massa		≤ 8
	Durevolezza	periodi		≥ 107
	Tensione del commutatore	VCC		2.7~3.3 o 4.5~5.5
	Chiusura			54~66@3V che guida o azionamento di 36~44@5V
Corrente del commutatore		mA
	Non chiusura			39~47@3V che guida o azionamento di 25~31@5V
	Trattamento di potere	Mw		≥ 500
	Temperatura di funzionamento	°C		“- 5~+65
	Umidità di operazione	%RH		5~95
	Temperatura di stoccaggio	°C		-40~+85
	Umidità di stoccaggio	%RH		5~95
	Tipo della fibra		Fibra di Corning SMF-28e		MMF 50/125 o 62.5/125
	Tipo della treccia			fibra nuda di 250mm o tubo sciolto di 900mm
	1x1, 1x2, 2x2B, 2x2, 2x2 doppio			26.0L x 11.0W x 8.2H
Dimensione del pacchetto		millimetro
	1x2 doppio, 2x2B doppio			26.0L x 11.0W x 8.2H	29.0L x 11.0W x 8.2H

Nota: 1. misurato senza connettori; L'IL sarà 0.3dB peggio e RL sarà 5dB abbassarsi con i connettori

2. Misurato con la fonte ottica di VSCEL o del LED per misto

Dimensioni meccaniche (unità: millimetro)

Definizione elettrica dei perni:

Tipo

Percorso leggero

Perno motore

Monitor

1x1

1x2

2x2B

2x2

D1x2

D2x2B

D2x2

3-4,8-7

3-2,8-9

Chiusura

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Terra

FINE

APERTO

1 - 3

1-4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

Terra

V+

APERTO

FINE

Non

- Chiudendo

1 - 2

1-3/2-4

1-4/2-3

1 - 2, 1' - 2'

1-3/2-4

1' - 3'/2' - 4'

1-4/2-3

1' - 4'/2' - 3'

V+

Terra

FINE

APERTO

1 - 3

1 - 4

1-2/3-4

1 - 3, 1' - 3'

1 - 4, 1' - 4'

1-2/3-4

1' - 2'/3' - 4'

APERTO

FINE

Diagramma di funzione

commutatore di rete 1X1 con l'azionamento a fibra ottica del porto 1310nm 3V 0

Informazioni di ordinazione:

LCSW	-	□□□	-	□	□	□	□	□
Commutatore ottico Tipo del commutatore				Lunghezza d'onda	Modo del commutatore	Tipo della fibra	Lunghezza della fibra	Connettore
11= 1x1				1=1310nm	1=Latching	1=250um MP	1=0.5m	1=None
12= 1x2				2=1550nm	2=Non-latching	2=900um MP	2=1m	2=FC/UPC
esclusione 22B=2x2				3=1310&1550nm		3=250um 62.5/125	3=2m	3=FC/APC
22=2x2				4=850nm		4=900um 62.5/125	X=Specify	4=LC/UPC
D12=Dual 1x2				5=850&1310nm		5=250um 50/125		5=LC/APC
Esclusione di D22B=Dual 2x2				X=Special		6=900um 50/125		6=SC/UPC
D22=Dual 2x2						X=Special		7=SC/APC
								X=Specify
