Informazioni dettagliate

Nome di prodotto:	QSFP28	Lunghezza d'onda:	4 canali di WDM di lan (1295,56, 1300,05, 1304,58 e 1309,14 nanometro)
Connettore:	LC	Garanzia:	1 anno
Temperatura di funzionamento:	0℃~+70℃	Caratteristica:	Basso consumo energetico <3.5W
Evidenziare:	Modulo misto Pluggable caldo dello sfp , 4 LWDM incanalano il modulo misto dello sfp , Ricetrasmettitore 100gb di 10KM

Descrizione di prodotto

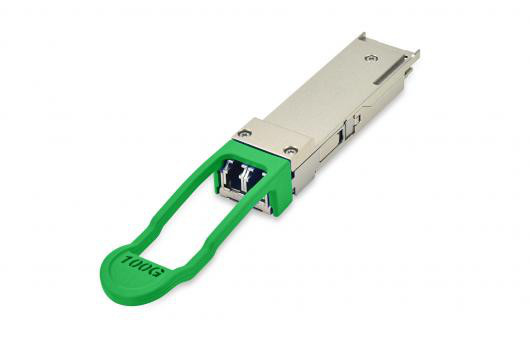

ricetrasmettitore ottico 100Gbps-10KM-LWDM-SM-QSFP28

Descrizione:

Questo prodotto è un modulo del ricetrasmettitore 100Gb/s progettato per le applicazioni di comunicazioni ottiche compiacenti a 100GBASE-LR4 della norma di IEEE P802.3ba e dei requisiti di OTU4 4I1-9D1F specificati nelle raccomandazioni G.959.1/G.709 di ITU-T e completa 39 (G.sup39). Il modulo converte 4 canali di ingresso di dati elettrici 28Gb/s in 4 canali di segnali ottici di WDM di lan e poi li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Inverso dal lato del ricevitore, il modulo demultiplexa un input ottico 100Gb/s in 4 canali di segnali ottici di WDM di lan e poi li converte in 4 canali di uscita di dati elettrici.

Le lunghezze d'onda centrali dei 4 canali di WDM di lan sono 1295,56, 1300,05, 1304,58 e 1309,14 nanometro come membri della griglia di lunghezza d'onda di WDM di lan definita in IEEE 802.3ba. Il rendimento elevato hanno raffreddato i trasmettitori di WDM DFB di lan e gli alti ricevitori di PIN della sensibilità forniscono la prestazione superiore per i collegamenti delle applicazioni fino a 10km di Ethernet 100Gigabit ed il compiacenti all'interfaccia ottica i requisiti 100GBASE-LR4 di clausola 88 di IEEE802.3ba. Il prodotto è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP+ (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, l'umidità e l'interferenza di EMI.

Caratteristiche ottiche:

100Gbps-10KM-LWDM-SM-QSFP28
Parametro	Simbolo	Min	Tipico	Massimo	Unità	Note
Lunghezza d'onda del vicolo	L0	1294,53	1295,56	1296,59	nanometro
	L1	1299,02	1300,05	1301,09	nanometro
	L2	1303,54	14,58	1305,63	nanometro
	L3	1308,09	1309,14	1310,1930	nanometro
Trasmettitore
SMSR	SMSR	30			dB
Potere medio totale del lancio	Pinta			10,5	dBm
Potere medio del lancio, ogni vicolo	PAVG	-4,3		4,5	dBm

OMA, ogni vicolo	POMA	-1,3		4,5	dBm	1
Differenza nel potere del lancio	Ptx, differenza			5	dB
Potere del lancio in OMA		-2,3			dBm
TDP, ogni vicolo	TDP			2,2	dB
Rapporto di estinzione	ER	4			dB
RIN₂₀ OMA	RIN			-130	dB/H
Attenuazione di riflessione ottica	TOL			20	dB
Riflettanza del trasmettitore	RT			-12	dB
Coordinate della maschera di occhio: X1, X2, X3, Y1, Y2, Y3		{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}				2
Lancio medio spento	Poff			-30	dBm
Ricevitore
Soglia di danno, ogni vicolo	THd	5,5			dBm	3
La media totale riceve				10,5	dBm
La media riceve il potere, ogni vicolo		-10,6		4,5	dBm
Ricevi il potere (OMA), ogni vicolo				4,5	dBm
Sensibilità del ricevitore (OMA), ogni vicolo	SEN			-8,6	dBm
Sensibilità sollecitata del ricevitore (OMA), ogni vicolo				-6,8	dBm	4
Differenza in ricevere potere fra qualsiasi due vicoli (OMA)	Prx, differenza			5,5	dB
Il LOS asserisce	LOSA		-18		dBm
LOS Deassert	LOSD		-15		dBm
Isteresi di LOS	LOSH	0,5			dB
Frequenze d'interdizione superiori elettrica di dB del ricevitore 3, ogni vicolo	Fc			31	Gigahertz

Informazioni di ordinazione:

	Descrizione	Numero del pezzo.	Modello	Pacchetto	Tasso della data (bit/s)	Lunghezza d'onda	Portata	SUPERIORE (C)
100G	100Gbps-100M-850nm-MM-QSFP28	FLS100C101S	100G-SR/100M	QSFP28-MPO	103.1G	850nm	100M	0~70
	100Gbps-2KM-CWDM-SM-QSFP28	FLS100C202S	100G-SLR/2KM	QSFP28-LC	103.1G	1310nm/CWDM4	2KM	0~70
	100Gbps-10KM-CWDM-SM-QSFP28	FLS100C210S	100G-LR/10KM	QSFP28-LC	103.1G	1310nm/CWDM4	10KM	0~70
	100Gbps-10KM-LWDM-SM-QSFP28-RX	FLS100C910S	100G-RX	QSFP28-LC	112G	1310nm/LWDM4	10KM	0~70

Caratteristiche:

1. 4 moduli pieni duplex del ricetrasmettitore dei canali

2. Velocità di trasmissione fino a 28Gbps per canale

3. 4 a trasmettitore di raffreddamento basato DFB di x 28Gb/s LAN-WDM

4. 4 canali PIN ROSA

5. Circuiti interni di CDR sia sui canali del trasmettitore che del ricevitore

6. Basso consumo energetico <3>

7. Fattore forma Pluggable caldo di QSFP

8. Fino alla portata 10km per G.652 SMF

9. Recipienti duplex di LC

10. Temperatura di caso di funzionamento 0°C a +70°C

11. tensione di alimentazione elettrica 3.3V

12. RoHS 6 compiacente (senza piombo)

Applicazioni:

1. IEEE 802.3ba 100GBASE LR4

2. OTN OTU4 e 100GE

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	RoHS
Numero di modello:	FLS100C910S

Quantità di ordine minimo:	2PCS
Prezzo:	Negotiable
Imballaggi particolari:	contenitore di bolla
Termini di pagamento:	T/T
Capacità di alimentazione:	100k al mese
