Informazioni dettagliate

Nome di prodotto:	QSFP28	Lunghezza d'onda:	4 canali di CWDM (1271, 1291, 1311, 1331 nanometro)
Portata:	2KM	Connettore:	LC
Garanzia:	1year	Temperatura di funzionamento:	0℃~+70℃
Evidenziare:	Ricetrasmettitori a fibra ottica QSFP28 , Ricetrasmettitori a fibra ottica di 2KM , Ricetrasmettitore coerente di CWDM 100g

Descrizione di prodotto

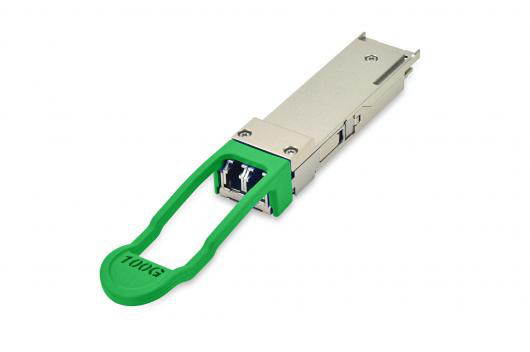

ricetrasmettitore ottico 100Gbps-2KM-CWDM-SM-QSFP28

Applifications:

1. Ethernet 100G

2. InfiniBand 4x EDR

3. Interconnessione di Data Center

4. Rete di impresa

Descrizione:

Questo prodotto è un modulo del ricetrasmettitore 100Gb/s progettato per le applicazioni di comunicazioni ottiche soddisfacenti rispetto al QSFP MSA, a CWDM4 MSA ed alle parti di norma di IEEE P802.3bm. Il modulo converte 4 canali di ingresso di dati elettrici 25Gb/s in 4 canali di segnali ottici di CWDM e poi li multiplexa in un singolo canale per la trasmissione ottica 100Gb/s. Inverso dal lato del ricevitore, il modulo demultiplexa un input ottico 100Gb/s in 4 canali di segnali ottici di CWDM e poi li converte in 4 canali di uscita di dati elettrici.

Le lunghezze d'onda centrali dei 4 canali di CWDM sono 1271, 1291, 1311 e 1331 nanometro come membri della griglia di lunghezza d'onda di CWDM definita in CWDM4 MSA. I trasmettitori non raffreddati di rendimento elevato CWDM DFB e gli alti ricevitori di PIN della sensibilità forniscono la prestazione superiore per i collegamenti delle applicazioni fino a 2km di Ethernet 100Gigabit. Il prodotto è progettato con il fattore forma, collegamento ottico/elettrico e l'interfaccia diagnostica digitale secondo l'accordo di Multi-fonte di QSFP+ (MSA). È stato destinato per riempire le condizioni di gestione esterne più dure compreso la temperatura, umidità e la EMI interferen

Caratteristiche:

1. fattore forma Caldo-pluggable QSFP28

2. Moduli pieni duplex del ricetrasmettitore

3. 4-channel CWDM non raffreddato DFB TOSA e PIN ROSA

4. Progettazione ottica non ermetica del motore

5. Circuiti interni di CDR sia sui canali del trasmettitore che del ricevitore

6. Tasso di dati fino a 25.78125Gbps per canale

7. Consumo di energia < 3="">

8. Fino a raggiunga 2km o 10km per G.652 SMF con KR4 FEC

9. Recipiente duplex di LC

10. Gamma di temperature di funzionamento di caso: 0°C a 70°C

11. tensione di alimentazione elettrica 3.3V

12. RoHS 6 compiacente (senza piombo)

Caratteristiche ottiche:

Parametro	Symbo	Min	Tipico	Massimo	Unità	Note
Lunghezza d'onda del vicolo	L0	1264,5	1271	1277,5	nanometro
	L1	1284,5	1291	1297,5	nanometro
	L2	1304,5	1311	1317,5	nanometro
	L3	1324,5	1331	1337,5	nanometro
Trasmettitore
SMSR	SMSR	30			dB
Potere medio totale del lancio	Pinta			8,5	dBm
Potere medio del lancio, ogni vicolo	PAVG	-6,5		2,5	dBm
OMA, ogni vicolo	POMA	-4,0		2,5	dBm	1
Potere del lancio in OMA meno TDP		-5			dB
TDP, ogni vicolo	TDP			3,0	dB
Rapporto di estinzione	ER	3			dB
RIN₂₀ OMA	RIN			-130	dB/H
Attenuazione di riflessione ottica	TOL			20	dB
Riflettanza del trasmettitore	RT			-12	dB
Coordinate della maschera di occhio: X1, X2, X3, Y1, Y2, Y3		{0,31, 0,4, 0,45, 0,34, 0,38, 0,4}				2
Lancio medio spento	Poff			-30	dBm
Ricevitore
Soglia di danno, ogni vicolo	THd	3,5			dBm	3
La media riceve il potere, ogni vicolo		-11,5		2,5	dBm
Ricevi il potere (OMA), ogni vicolo				2,5	dBm
Sensibilità del ricevitore (OMA), ogni vicolo	SEN			-10,0	dBm	4

Sensibilità sollecitata del ricevitore (OMA), ogni vicolo				-7,3	dBm	5
Il LOS asserisce	LOSA		-16		dBm
LOS Deassert	LOSD		-14		dBm
Isteresi di LOS	LOSH	0,5		2	dB
Frequenze d'interdizione superiori elettrica di dB del ricevitore 3, ogni vicolo	Fc			31	Gigahertz

Informazioni di Odering:

	Descrizione	Numero del pezzo.	Modello	Pacchetto	Tasso della data (bit/s)	Lunghezza d'onda	Portata	SUPERIORE (C)
100G	100Gbps-2KM-CWDM-SM-QSFP28	FLS100C202S	100G-SLR/2KM	QSFP28-LC	103.1G	1310nm/CWDM4	2KM	0~70
	100Gbps-10KM-CWDM-SM-QSFP28	FLS100C210S	100G-LR/10KM	QSFP28-LC	103.1G	1310nm/CWDM4	10KM	0~70
	100Gbps-10KM-LWDM-SM-QSFP28-RX	FLS100C910S	100G-RX	QSFP28-LC	112G	1310nm/LWDM4	10KM	0~70

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	RoHS
Numero di modello:	FLS100C202S

Quantità di ordine minimo:	2PCS
Prezzo:	Negotiable
Imballaggi particolari:	contenitore di bolla
Termini di pagamento:	T/T
Capacità di alimentazione:	100k al mese
