perdita di inserzione bassa del porto del commutatore ottico 8 di 1.2dB 1x8 RoHS

1.2dB 1x8 Optical Switch 8 Port Low Insertion Loss RoHS
1.2dB 1x8 Optical Switch 8 Port Low Insertion Loss RoHS
Informazioni di base
Luogo di origine: La Cina
Marca: Wuhan Etern Optoelectronics
Certificazione: Telcordia GR-1073-CORE qualified, and RoHS complaint.
Numero di modello: Commutatore Fibra-ottico mini 1X4, 1X8 di ETERN
Prezzo: Negotiable
Termini di pagamento: L/C
Miglior prezzo Contattaci
Informazioni dettagliate
Caratteristica: Mini dimensione e breve tempo del commutatore Qualità: Perdita e diafonia di inserzione basse
Prestazione: Ampia lunghezza d'onda di operazione Applicazione: Monitor della rete/testingsystem a distanza della fibra,
Perdita di inserzione: 1.0dB, 1.2dB Tipo: 1X4, 1X8
Evidenziare:

commutatore ottico di 1.2dB 1x8

,

commutatore ottico basso di perdita di inserzione 1x8

,

Commutatore a fibra ottica del porto di RoHS 8

Descrizione di prodotto

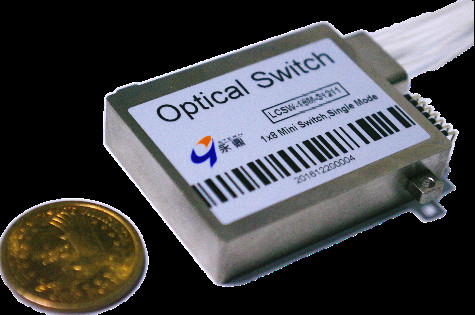

Commutatore Fibra-ottico mini 1X4, 1X8 di ETERN-- Mini Size, breve tempo del commutatore e perdita di inserzione bassa



I commutatori a fibra ottica di ETERN sono progettati basati per principio ottico della rifrazione che riduce la sensibilità di posizione della parte mobile. prestazione meccanica ed ottica featuresexcellent ed unificare configurazione differente del commutatore di mini 1x4 e di mini 1x8 sullo stesso pacchetto compatto. I prodotti sono Telcordia GR-1073-CORE si sono qualificati e reclamo di RoHS.



Caratteristiche Applicazioni
Mini Size Sistema del monitor della rete
Breve tempo del commutatore Sistema di prova a distanza della fibra
Perdita di inserzione bassa & conversazione trasversale Integrazione di sistema & del modulo
Ampia lunghezza d'onda di funzionamento Strumentazione



Specificazione di prestazione



Parametro Unità Monomodale
Lunghezza d'onda di funzionamento nanometro 1290~1330 e/o 1525~1610
Inserzione Loss1 1x4 dB ≤ 1,0
1x8 ≤ 1,2
Ritorno Loss1 dB ≥ 45
Perdita dipendente di polarizzazione dB ≤ 0,1
Perdita dipendente di lunghezza d'onda dB ≤ 0,2
Diafonia dB ≥ 60
Ripetibilità dB ≤ ±0.05
Tempo del commutatore spettrografia di massa ≤ 15
Durevolezza periodi ≥ 107
Tensione del commutatore VCC 2.7~3.3 o 4.5~5.5
Corrente del commutatore Chiusura mA 54~66@3V che guida o azionamento di 36~44@5V
Trattamento di potere Mw ≤ 500
Temperatura di funzionamento °C -5~+65
Umidità di operazione %RH 5~95
Temperatura di stoccaggio °C -40~+85
Umidità di stoccaggio %RH 5~95
Tipo della fibra   Fibra di Corning SMF-28e
Tipo della treccia   tubo sciolto di 900mm
Dimensione del pacchetto millimetro 55.0L x 44.0W x 11.9H

Nota: 1. misurato senza connettori; L'IL sarà 0.3dB peggio e RL sarà 5dB abbassarsi con i connettori



perdita di inserzione bassa del porto del commutatore ottico 8 di 1.2dB 1x8 RoHS 0



Definizione elettrica dei perni

Mini commutatore 1x4 Input di controllo Uscita di stato Input comune
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ Terra
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ X X V+ Terra Terra Terra V+ Terra
Com-P2 0V V+ V+ 0V 0V V+ X X Terra V+ Terra Terra V+ Terra
Com-P3 0V V+ 0V V+ V+ 0V X X Terra Terra V+ Terra V+ Terra
Com-P4 0V V+ 0V V+ 0V V+ X X Terra Terra Terra Terra V+ Terra
Mini commutatore 1x8 Input di controllo Uscita di stato Input comune
1A 1B 2A 2B 3A 3B 4A 4B S1 S2 S3 S4 V+ Terra
Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8 Pin9 Pin10 Pin11 Pin12 Pin13 Pin14
Com-P1 V+ 0V 0V V+ 0V V+ 0V V+ V+ Terra Terra Terra V+ Terra
Com-P2 0V V+ V+ 0V 0V V+ 0V V+ Terra V+ Terra Terra V+ Terra
Com-P3 0V V+ 0V V+ V+ 0V 0V V+ Terra Terra V+ Terra V+ Terra
Com-P4 0V V+ 0V V+ 0V V+ 0V V+ Terra Terra Terra Terra V+ Terra
Com-P5 V+ 0V 0V V+ 0V V+ V+ 0V V+ Terra Terra V+ V+ Terra
Com-P6 0V V+ V+ 0V 0V V+ V+ 0V Terra V+ Terra V+ V+ Terra
Com-P7 0V V+ 0V V+ V+ 0V V+ 0V Terra Terra V+ V+ V+ Terra
Com-P8 0V V+ 0V V+ 0V V+ V+ 0V Terra Terra Terra V+ V+ Terra



Diagramma di funzione

perdita di inserzione bassa del porto del commutatore ottico 8 di 1.2dB 1x8 RoHS 1perdita di inserzione bassa del porto del commutatore ottico 8 di 1.2dB 1x8 RoHS 2
