| Luogo di origine: | La Cina |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificazione: | RoHS |
| Numero di modello: | Dispositivo 100G 250,1.1m, A1,3.4X30 del porto di DWDM 3 |
| Quantità di ordine minimo: | 10PCS |
| Prezzo: | negotiable |
| Imballaggi particolari: | contenitore di bolla |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100k al mese |
| Passband: | Passband piano ed ampio | Prestazione di operazione: | Perdita di inserzione bassa, alto isolamento |
|---|---|---|---|
| Manica no.: | 2/4/8/16/32/40/44/48 | Gioco di Manica: | 100 gigahertz |
| Colore: | Bianco nero | Applicazione: | radio e televisione |
| Evidenziare: | Dispositivo di WDM di 100 gigahertz,dispositivo di WDM della televisione e della radio,Il passaggio di COM riflette il filtro dal cwdm |
||

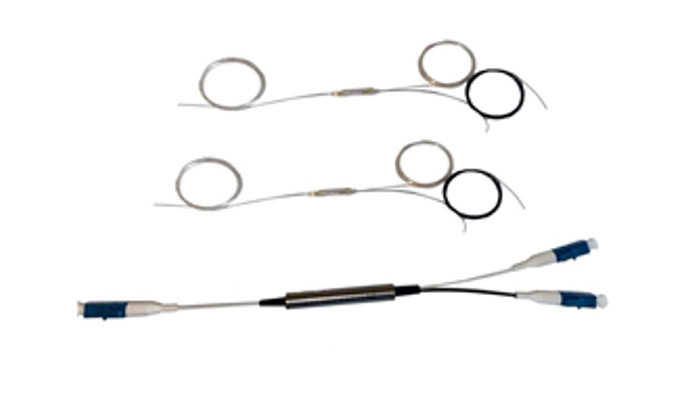

Dispositivo 100G C20-61,250,1.1m, A1,3.4X30 del porto di DWDM 3
Il dispositivo del tre-porto FWDM di ETERN pricipalmente è utilizzato nel modulo di Wavelength Division Multiplexing passivo. È un genere di tecnologia del Wavelength Division Multiplexing basato su TFF (filtro dal film sottile). Ha varie dimensioni del pacchetto ed opzioni di lunghezza d'onda. Consiste di tre porti: COM, passa e riflette. La differenza fra FWDM e CWDM è che FWDM può multiplexare o demultiplexare segnali ottici due o delle lunghezze d'onda differenti in un singolo ampio canale della lunghezza d'onda come pure la velocità della trasmissione del segnale e la capacità aumentanti di comunicazione. Il dispositivo di FWDM è ampiamente usato nelle telecomunicazioni, radio e televisione, rete di aziende, la rete della città universitaria ed altri campi
Caratteristiche
1. Ampia temperatura di funzionamento
2. Alte affidabilità e stabilità
3. Dimensione del piccolo pacchetto, struttura compatta ed economia di spazio
Applicazioni
1. Sistema di WDM
2. Sistema di PON
3. Rete della televisione via cavo di radiodiffusione
Specificazione di prestazione
| Parametro | Unità | Valore | ||
| Lunghezza d'onda di funzionamento | nanometro | 1260~1670nm | ||
| 1540~1560 | ||||
| Canale di trasmissione | nanometro | 1524~1544&1596~1625 | ||
| cliente specificato | ||||
| 1260~1360&1480~1500 | ||||
| Banda di riflessione | nanometro | 1260~1500&1550~1581&1640~1670 | ||
| cliente specificato | ||||
| Perdita di inserzione del canale di trasmissione | dB | ≤0.6 | ||
| Perdita di inserzione della banda di riflessione | dB | ≤0.4 | ||
| Isolamento della trasmissione | dB | ≥30 | ||
| Isolamento di riflessione | dB | ≥15 | ||
| Attenuazione di riflessione | dB | ≥50 | ||
| Direzionalità | dB | ≥50 | ||
| Temperatura di funzionamento | ℃ | -40 - +85 | ||
Nota: 1. misurato con i connettori; L'IL sarà 0.3dB peggio e RL sarà 5dB abbassarsi con i connettori.
Dimensioni meccaniche (unità: millimetro)
Informazioni di ordinazione
| FWDM - | □ | □□- | □ | □□ | □ |
| Gioco | Manica | Tipo della fibra | Lunghezza della fibra | Connettore | |
| FWDM | 1=100GHz | C21=C21 | 1=250um MP | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | 2=900um MP | 05=0.5m | 2=FC/UPC | |
| C=CWDM | 21=1221 | 3=2.0mm MP | 10=1.0m | 3=FC/APC | |
| X=Special | 31=1331 | 4=3.0mm MP | 15=1.5m | 4=LC/UPC | |
| ...... | 20=2.0m | 5=LC/APC | |||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
