Informazioni dettagliate

Lunghezza d'onda:	1450nm a 1610nm, 1270~1610nm, Mux Demux, dal 1260 nanometro a 1620nm, 1510-1570nm	Nome di prodotto:	WDM/CWDM del filtro FWDM/DWDM/dal filtrante
Connettore:	PC DELLO SC FC LC APC UPC	Tipo della fibra:	G657A1/A2
Lunghezza della fibra:	1.5M Or può essere personalizzato	Garanzia:	1year
Applicazione:	La rete di FTTH FTTB FTTX, il sistema di CWDM, la rete di DWDM aggiunge/sistema a fibre ottiche sist	Colore:	Bianco
Evidenziare:	Multiplexor denso di divisione di lunghezza d'onda di FTTH , Multiplexor denso di divisione di lunghezza d'onda di RoHS , Modulo del demux del mux del cwdm di tre porti

Descrizione di prodotto

Dispositivo del porto del filtro DWDM/CWDM 3 dal film sottile per il modulo di WDM CWDM DWDM Mux Demux

I dispositivi del porto TFF di ETERN 100GHz/200GHz CWDM 3 sono disponibili su gioco di canale del ITU del gioco di 100GHz/200GHz CWDM. Questi prodotti del filtro dal film sottile utilizzano la tecnologia ottica ermetica e senza a resina epossidica del percorso per fornire la prestazione e l'affidabilità eccellenti.

Caratteristiche

1. Passband piano ed ampio
2. alte stabilità ed affidabilità
3. perdita di inserzione bassa, alto isolamento

Applicazione

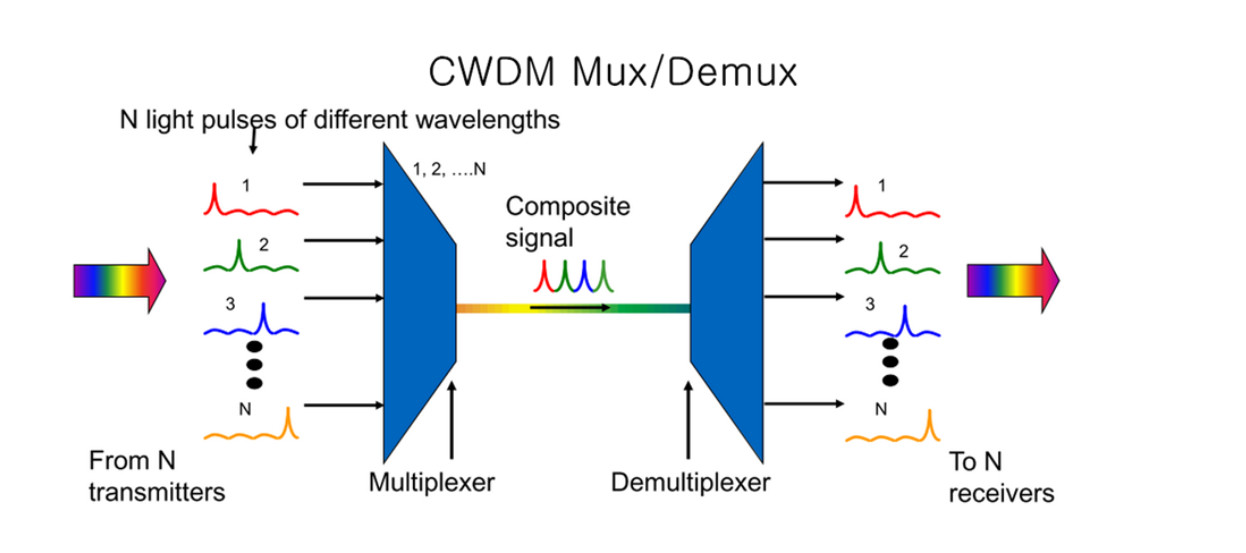

Il Wavelength Division Multiplexing grezzo (CWDM) è una tecnologia del Wavelength Division Multiplexing (WDM) che combina i segnali multipli alle varie lunghezze d'onda per la trasmissione simultanea sopra i cavi a fibre ottiche. Questa tecnologia passiva tiene conto tutto il protocollo essere trasportata sopra il collegamento.
CWDM è un metodo a basso costo per massimizzare la fibra attuale facendo diminuire il gioco di canale fra le lunghezze d'onda. CWDM ha un più a basso costo per canale che non c'è il WDM denso (DWDM) e nessuna configurazione. I dispositivi ottici di CWDM possono aumentare la larghezza di banda sull'infrastruttura attuale della fibra ed alleviare l'esaurimento della fibra.
Le nostre soluzioni di CWDM sostengono queste variazioni differenti del canale come pure aggiungono/moduli del calo. Il nostro modulo di CWDM è inoltre a disposizione in un grado indurito della temperatura per il nostro 16 canale mux/demux per fornire la giusta soluzione per la vostra rete.

Modulo denso del porto CWDM Mux Demux del multiplexor tre di divisione di lunghezza d'onda di FTTH 0

Specificazione di prestazione

	Parametro		Unità	Valore
	Canali		Gigahertz	100/200/300
	Lunghezza d'onda centrale		nanometro	Griglia di ITU-T
	Planarità della banda di passaggio		dB	≤0.5
		Tipo.		0,7
Perdita di inserzione			dB
		Massimo.		0,8
	Perdita dipendente di polarizzazione (PDL)		dB	≤0.15
	Isolamento a canale adiacente		dB	≥25/≥25/≥30
	Isolamento Non adiacente di Manica		dB	≥45
	Attenuazione di riflessione		dB	≥45
	Dispersione di modo di polarizzazione (PMD)		ps	≤0.15
	Direzionalità		dB	≥50
	Temperatura di funzionamento		℃	-5 - +70
	Temperatura di stoccaggio		℃	-40 - +85

Note: 1. misurato con i connettori; L'IL sarà 0.3dB peggio e RL sarà 5dB abbassarsi con i connettori.

Dimensioni meccaniche (unità: millimetro)

Modulo denso del porto CWDM Mux Demux del multiplexor tre di divisione di lunghezza d'onda di FTTH 1

Informazioni di ordinazione

WDM -	□	□□-	□	□□	□

	Gioco	Manica	Tipo della fibra	Lunghezza della fibra	Connettore
WDM	1=100GHz	C21=C21	1=250um MP	00=Adapter	1=None
	2=200GHz	C22=C22	2=900um MP	05=0.5m	2=FC/UPC
	C=CWDM	XX=1XX1	3=2.0mm MP	10=1.0m	3=FC/APC
		......	4=3.0mm MP	15=1.5m	4=LC/UPC
				20=2.0m	5=LC/APC
				......	6=SC/UPC
					7=SC/APC
					X=Special

Prodotto Tag:

Luogo di origine:	La Cina
Marca:	Wuhan ETERN Optoelectronics
Certificazione:	RoHS
Numero di modello:	Dispositivo del porto di WDM/DWDM/CWDM 3

Quantità di ordine minimo:	10PCS
Prezzo:	Negotiable
Imballaggi particolari:	contenitore di bolla
Termini di pagamento:	T/T
Capacità di alimentazione:	100k al mese
