| Luogo di origine: | La Cina |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificazione: | RoHS |
| Numero di modello: | COMMUTATORE A FIBRA OTTICA ULTRA-MINI 1X1/1X2/2X2BYPASS |
| Quantità di ordine minimo: | 10PCS |
| Prezzo: | negotiable |
| Imballaggi particolari: | contenitore di bolla |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100k al mese |
| Caratteristica: | Ampia lunghezza d'onda di funzionamento | Qualità: | Perdita e Basso diafonia di inserzione basse |
|---|---|---|---|
| Applicazione: | Integrazione di sistema & del modulo, strumentazione | Lunghezza d'onda di funzionamento: | 1290-1330nm |
| Certificazione: | RoHS complaint | Tipo: | esclusione 2X2 |
| Evidenziare: | Commutatore di fibra ottica di Ethernet di RoHS,Commutatore di fibra ottica misto di Ethernet,Ultra-mini commutatore del centro della fibra |
||

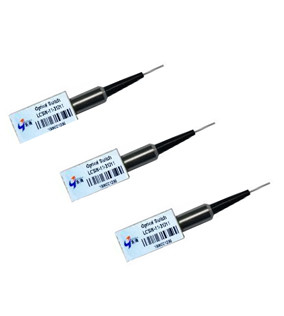

COMMUTATORE A FIBRA OTTICA ULTRA-MINI 1X1/1X2/2X2BYPASS
Caratteristiche:
1. perdita di inserzione bassa & conversazione trasversale
2. Ampia lunghezza d'onda di funzionamento
3. Bidirezionale
Applicazioni:
1. Protezione & ripristino della rete
2. Blocchetto di Manica
3. Integrazione di sistema & del modulo
4. Strumentazione
5. OADM configurabile
Specifiche di prestazione:
| Parametro | Unità | Monomodale | Misto | ||
|
Lunghezza d'onda di funzionamento 1x1, 1x2 Inserzione Loss1, 2 2x2B |
nanometro
dB |
1290~1330 e/o 1525~1610 |
≤ 0,8 ≤ 0,9 |
850 o 850&1310 | |
| Restituisca Loss1, perdita dipendente di lunghezza d'onda dipendente di perdita di polarizzazione 2 | dB di dB di dB |
≥ 45 ≤ 0,1 ≤ 0,2 |
≥ 30
≤ 0,3 |
||
|
Diafonia Ripetibilità |
dB dB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| Tempo del commutatore | spettrografia di massa | ≤ 4 | |||
| Durevolezza | periodi | ≥ 107 | |||
| Tensione del commutatore | VCC | 2.7~3.3 o 4.5~5.5 | |||
|
Chiudendo 30~36@3V che guida o 20~24@5V che determina commutatore mA corrente Non chiusura del 42~51@3V che guida o azionamento di 28~34@5V |
|||||
|
Potere che tratta umidità di stoccaggio di temperatura di stoccaggio di umidità di operazione di temperatura di funzionamento Tipo della fibra |
Mw °C %RH °C %RH |
Fibra di Corning SMF-28e |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125 o 62.5/125 |
||
| Tipo dimensione della treccia del pacchetto |
millimetro |
fibra nuda di 250mm o tubo sciolto 27.0L x 10.4W x 7.2H di 900mm | |||
Nota: 1. misurato senza connettori; L'IL sarà 0.3dB peggio e RL sarà 5dB abbassarsi con i connettori
2. misurato con la fonte ottica di VSCEL o del LED per tipo misto
Dimensioni meccaniche (unità: millimetro)
Definizione elettrica dei perni
|
Tipo |
Percorso leggero |
Perno motore |
Monitor |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
Chiusura |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
Terra |
FINE |
APERTO |
|
- |
1- 3 |
1- 4 |
Terra |
V+ |
APERTO |
FINE |
|
|
Non chiusura |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
Terra |
FINE |
APERTO |
|
- |
1- 3 |
1- 4 |
Terra |
Terra |
APERTO |
FINE |
|
Diagramma di funzione
Informazioni di ordinazione:
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
Commutatore ottico Tipo del commutatore |
Lunghezza d'onda |
|
Modo del commutatore |
Tipo della fibra |
Lunghezza della fibra |
Connettore |
|||
|
M11=Mini 1x1 |
1=1310nm |
|
1=Latching |
1=250um MP |
1=0.5m |
1=None |
|||
|
M12=Mini 1x2 |
2=1550nm |
|
2=Non-latching |
2=900um MP |
2=1m |
2=FC/UPC |
|||
|
Esclusione di M22B=Mini 2x2 |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=Specify |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=Special |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=Special |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=Specify |
|||
