Tipo connettore coassiale di ohm rf degli assemblaggi cavi 75 di N rf

Tipo connettore coassiale di ohm rf degli assemblaggi cavi 75 di N rf

• Norme implementate
• Connettori coassiali di radiofrequenza 50Ω di YD/T 1967-2018 per la comunicazione su mezzi mobili
• Adattatori coassiali di radiofrequenza 50Ω di YD/T 3354-2018 per la comunicazione su mezzi mobili
• Connettori di radiofrequenza di GB/T 11313.1-2013. Parte 1: Specificazione generica. Requisiti generali e metodi di misurazione
• Connettori di radiofrequenza di GB/T 11313.4-2007. Parte 4: Connettori coassiali di R.F. con il diametro interno del conduttore esterno 16mm (0,63 dentro) con attacco a vite - ohm di impedenza caratteristica 50 (tipo 7-16)
• Connettori di radiofrequenza di GB/T 11313.16-2015. Parte 16: Connettori coassiali di R.F. con il diametro interno del conduttore esterno 7mm (0.276in) con attacco a vite - impedenza caratteristica 50Ω (75Ω) (tipo N)
  • Caratteristiche di prodotto
• VSWR basso, perdita di inserzione bassa, intermodulazione bassa ed altre caratteristiche;
• Facilità di installazione, buona sigillando prestazione ed alta protezione & impermeabilizzando grado;
• Pricipalmente usato per collegamento di radiofrequenza e di cavi coassiali colanti;

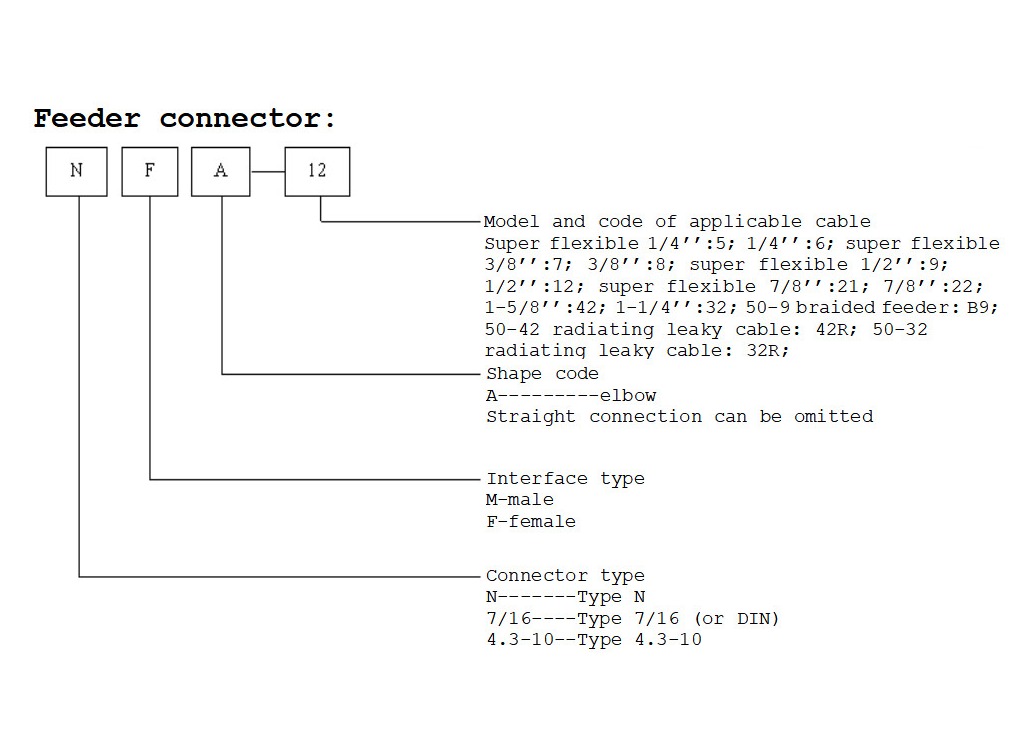

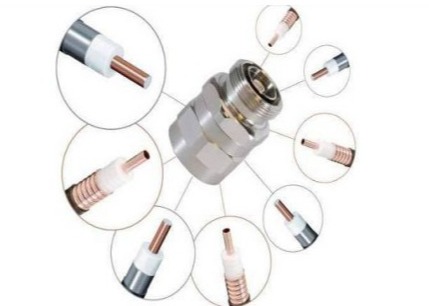

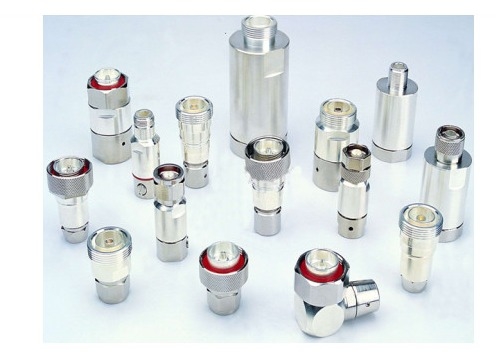

• I connettori dell'alimentatore sono pricipalmente per installazione all'estremità di radiofrequenza e di cavi coassiali colanti;

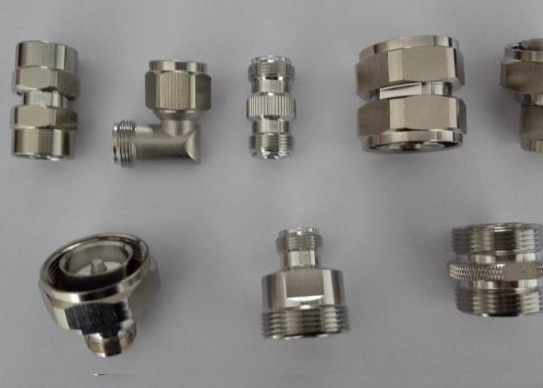

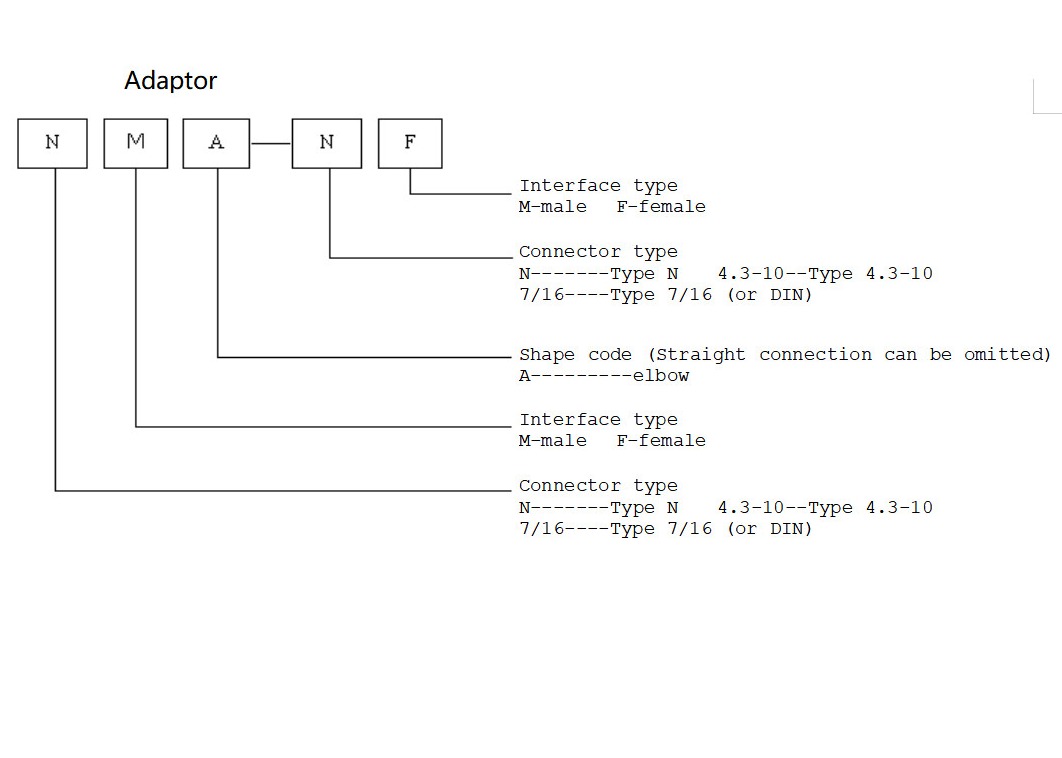

• Gli adattatori pricipalmente sono utilizzati per il collegamento fra i generi differenti o lo stesso genere di connettori.
•
• Parametro tecnico

  		Tipo N	Tipo BACCANO	Tipo 4.3-10
  Parametri strutturali
  Contatto centrale	Perno centrale	Ottone placcato in argento	Ottone placcato in argento	Ottone placcato in argento
  	Presa centrale	Bronzo placcato d'argento della latta	Bronzo placcato d'argento della latta	Bronzo placcato d'argento della latta
  Isolante		PTFE	PTFE	PTFE
  Shell		ottone placcato Tri lega	ottone placcato Tri lega	ottone placcato Tri lega
  Parte di sigillatura		Gomma di silicone	Gomma di silicone	Gomma di silicone
  Impedenza caratteristica		50Ω	50Ω	50Ω
  Perdita di inserzione	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1,08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  Resistenza di contatto	Conduttore interno	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	Conduttore esterno	≤0.25	≤0.20mΩ	≤0.60mΩ
  Resistenza di isolamento		5000mΩ	≥10000mΩ	≥5000mΩ
  Tensione di resistenza (minimo)		2,5	4.0KV	2.5KV
  Tensione di funzionamento (massimo)		1.4KV	2.7KV	1.4KV
  Intermodulazione di terz'ordine (2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  Proprietà meccaniche
  Forza di conservazione del calibro di prova		0.56N	≥6N	≥1.5N
  Coppia di serraggio	Coppia di torsione normale	0.7~1.1Nm	20~28Nm	5~15Nm
  	Resistenza della coppia di torsione	≥1.7Nm	≥30Nm	≥18Nm
  Resistenza meccanica		500 volte	500 volte	500 volte
  Temperatura ambiente		-65~+160℃	-65~+160℃	-65~+160℃

•
