Ohm flessibile eccellente HCAHY del cavo coassiale 50 della metropolitana ondulata

Ohm flessibile eccellente HCAHY del cavo coassiale 50 della metropolitana ondulata

• Norme implementate
• Cavo 1092-2013 - dielettrico spumato della poliolefina, conduttore esterno, cavo coassiale di telecomunicazione di YD/T di radiofrequenza di 50 ohm per la comunicazione senza fili
• Cavo 1119-2014 - dielettrico del polietilene e cavo coassiale spumati di telecomunicazione di YD/T di radiofrequenza flessibile eccellente ondulata del tubo per la comunicazione senza fili
• Cavi coassiali di comunicazione di GB/T 17737.1-2013 – parte 1: Specificazione generica - generale, definizioni e requisiti
• Cavo-parte coassiale 9 di comunicazione di 61196-9:2014 di IEC: Specificazione sezionale per i cavi flessibili di rf
• Prove di 60332-1-2:2015 di IEC sugli stati elettrici ed a fibra ottica dei cavi sotto tiro – parte 1-2: La prova per la propagazione di fiamma verticale per un singolo conduttore isolato o la cavo-procedura per 1 chilowatt ha premescolato la fiamma
• Misura di 61034-2:2019 di IEC di densità di fumo dei cavi che bruciano nell'ambito della condizione-parte definita 2: Metodo e requisiti di prova
• La prova di 60754-1:2019 di IEC sui gas si è evoluta durante la combustione dei materiali dai cavi – la parte 1: Determinazione del contenuto di gas dell'acido dell'alogeno
• La prova di 60754-2:2019 di IEC sui gas si è evoluta durante la combustione dei materiali dai cavi – parte 2: Determinazione di acidità (tramite la misura di pH) e di conducibilità
  • Caratteristiche di prodotto

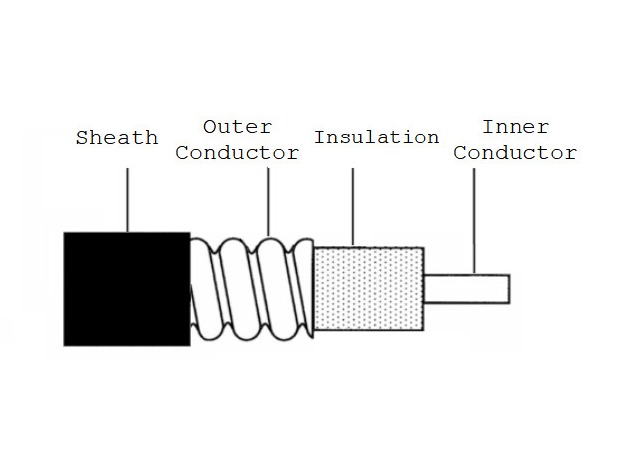

• Il cavo coassiale flessibile eccellente di rf utilizza il conduttore esterno di una struttura ondulata a spirale, con grande profondità di ondulazione e la flessibilità estremamente alta;

• Pricipalmente è utilizzato sotto forma di assemblea nell'organizzazione delle applicazioni.

• Parametri strutturali

• Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  	Tipo	Diametro		Tipo	Diametro	Tipo	Diametro
  HCAHY (Z) - 50-5 (1/4") flessibile eccellente	Cavo di alluminio placcato di rame	1.90mm	isolamento Fisico-spumato del polietilene	Tubo di rame ondulato di spirale	6.40mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	7.50mm
  HCAHY (Z) - 50-7 (3/8") flessibile eccellente	Cavo di alluminio placcato di rame	2.60mm			9.00mm		10.00mm
  HCAHY (Z) - 50-9 (1/2 flessibile eccellente ")	Cavo di alluminio placcato di rame	3.55mm			12.00mm		13.30mm

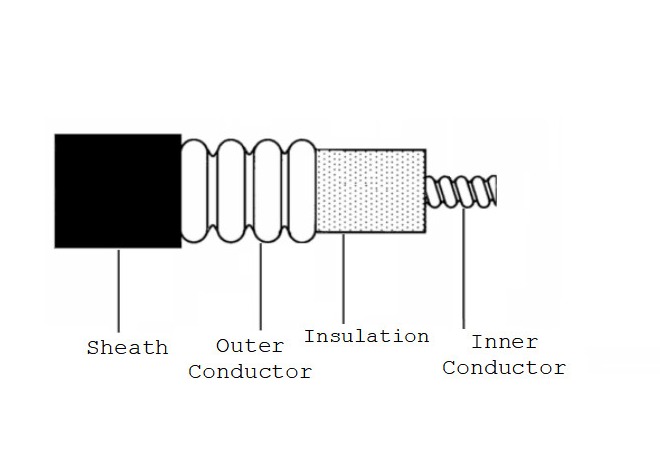

  HHTAY (Z) - 50-21 (7/8") flessibile eccellente	Tubo di rame ondulato di spirale	9.40mm		Tubo di rame ondulato della circolare	24.90mm		27.50mm
  HHTAY (Z) - 50-31 (1-1/4") flessibile eccellente	Tubo di rame ondulato di spirale	13.60mm			35.80mm		38.50mm


• Proprietà meccaniche & ambientali

  Modello del prodotto	Raggio di piegamento minimo per un singolo tempo	Raggio di piegamento minimo per i periodi multipli (15 volte)	Resistenza alla trazione massima	Temperatura dell'installazione	Temperatura di lavoro
  HCAHY (Z) - 50-5 (1/4") flessibile eccellente	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Z) - 50-7 (3/8") flessibile eccellente	15mm	50mm	950N
  HCAHY (Z) - 50-9 (1/2 flessibile eccellente ")	17mm	55mm	800N
  HHTAY (Z) - 50-21 (7/8") flessibile eccellente	90mm	130mm	1020N
  HHTAY (Z) - 50-31 (1-1/4") flessibile eccellente	150mm	200mm	proprietà 1800NElectrical

• Proprietà elettriche

  Modello del prodotto			HCAHY (Z) - 50-5 (1/4") flessibile eccellente	HCAHY (Z) - 50-7 (3/8") flessibile eccellente	HCAHY (Z) - 50-9 (1/2 flessibile eccellente ")	HHTAY (Z) - 50-21 (7/8") flessibile eccellente	HHTAY (Z) - 50-31 (1-1/4") flessibile eccellente
  Impedenza caratteristica media (Ω)			50±2
  Velocita di trasmissione (30~200MHz)			83%	82%	83%	88%	88%
  Capacità (pF/m)			77	76	76	76	76
  Resistenza dielettrica (V, CC, 1min)			2000	2500	2500	6000	10000
  Resistenza di isolamento minima (MΩ·chilometro)			5000	5000	10000	10000	10000
  Prova di scintilla della guaina (V, CA, efficace valore)			3000	3000	5000	8000	10000
  Coefficiente di attenuazione massimo (dB/100m) (℃ 20)		70MHz	5,28	3,51	2,87	1,12	0,88
  		100MHz	6,35	4,23	3,40	1,33	1,04
  		150MHz	7,83	5,24	4,18	1,62	1,28
  		200MHz	9,08	6,10	4,85	1,88	1,48
  		350MHz	12,11	8,22	6,54	2,53	2,01
  		450MHz	13,80	9,41	7,50	2,90	2,30
  		700MHz	17,38	11,98	9,57	3,69	2,95
  		800MHz	18,64	12,89	10,31	3,97	3,19
  		900MHz	19,84	13,76	11,01	4,24	3,41
  		1400MHz	25,08	17,65	14,15	5,43	4,41
  		1800MHz	28,71	20,39	16,35	6,26	5,11
  		1900MHz	29,56	21,04	16,87	6,46	5,28
  		2000MHz	30,39	21,68	17,39	6,65	5,44
  		2100MHz	31,20	22,30	17,89	6,84	5,61
  		2200MHz	32,00	22,91	18,38	7,02	5,77
  		2300MHz	32,78	23,52	18,87	7,20	5,92
  		2400MHz	33,55	24,11	19,34	7,38	6,08
  		2500MHz	34,31	24,70	19,81	7,56	6,23
  		2600MHz	35,05	25,28	20,28	7,73	6,38
  		2700MHz	35,78	25,85	20,74	7,90	6,53
  		3000MHz	37,91	27,52	22,07	8,40	6,96
  		3300MHz	39,96	29,14	23,37	8,88	7,38
  		3800MHz	43,21	31,73	25,43	9,64	8,06
  		4400MHz	46,90	34,69	27,80	10,51	/
  		5000MHz	50,39	37,53	30,06	11,34	/
  		5800MHz	54,81	41,17	32,94	/	/
  VSWR massimo	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
