Con poche perdite bianco con poche perdite flessibile del cavo coassiale di HCTAY per la comunicazione senza fili

Cavo coassiale ordinario di rf

• Norme implementate
• Cavo 1092-2013 - dielettrico spumato della poliolefina, conduttore esterno, cavo coassiale di telecomunicazione di YD/T di radiofrequenza di 50 ohm per la comunicazione senza fili
• Cavi coassiali di comunicazione di GB/T 17737.1-2013 – parte 1: Specificazione generica - generale, definizioni e requisiti
• Cavo-parte coassiale 9 di comunicazione di 61196-9:2014 di IEC: Specificazione sezionale per i cavi flessibili di rf
• Prove di 60332-1-2:2015 di IEC sugli stati elettrici ed a fibra ottica dei cavi sotto tiro – parte 1-2: La prova per la propagazione di fiamma verticale per un singolo conduttore isolato o la cavo-procedura per 1 chilowatt ha premescolato la fiamma
• Misura di 61034-2:2019 di IEC di densità di fumo dei cavi che bruciano nell'ambito della condizione-parte definita 2: Metodo e requisiti di prova
• La prova di 60754-1:2019 di IEC sui gas si è evoluta durante la combustione dei materiali dai cavi – la parte 1: Determinazione del contenuto di gas dell'acido dell'alogeno
• La prova di 60754-2:2019 di IEC sui gas si è evoluta durante la combustione dei materiali dai cavi – parte 2: Determinazione di acidità (tramite la misura di pH) e di conducibilità
  • Caratteristiche di prodotto
• Il cavo coassiale ordinario di rf utilizza il conduttore esterno di una struttura ondulata circolare, per essere con più alta forza meccanica e determinate proprietà di piegamento.
• Il cavo coassiale ordinario di rf ha il più alta prestazione autosigillante e resistenza all'umidità eccellente.
•

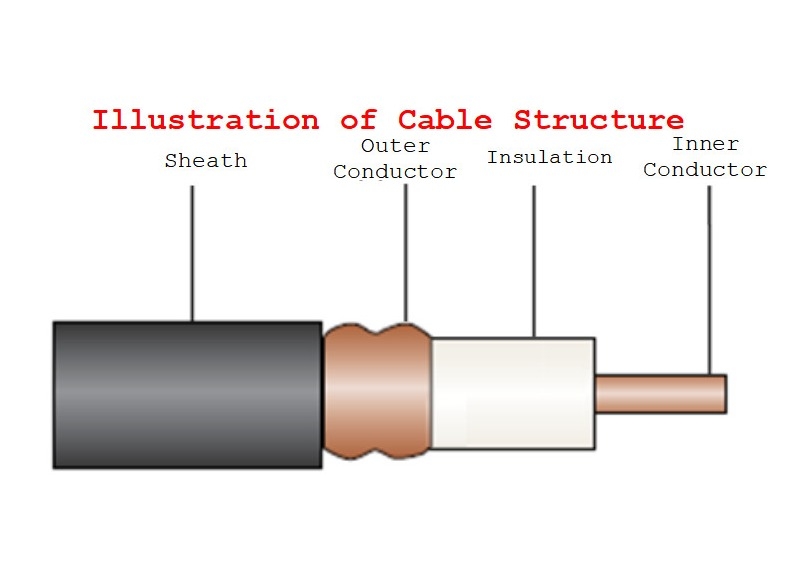

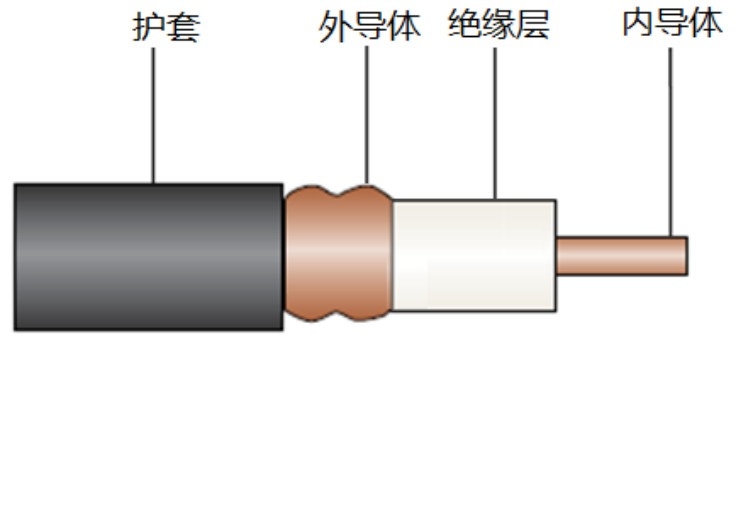

• Parametri strutturali

• Modello del prodotto	Conduttore interno		Isolamento	Conduttore esterno		Guaina esterna
  	Tipo	Diametro		Tipo	Diametro	Tipo	Diametro
  HCAAY (Z) - 50-6 (1/4")	Cavo di alluminio placcato di rame	2.60mm	isolamento Fisico-spumato del polietilene	Tubo di rame ondulato della circolare	7.70mm	Polietilene nero o poliolefina ignifuga senza alogeno del fumo basso	8.80mm
  HCAAY (Z) - 50-8 (3/8")	Cavo di alluminio placcato di rame	3.10mm			9.50mm		10.80mm
  HCAAY (Z) - 50-12 (1/2 ")	Cavo di alluminio placcato di rame	4.80mm			13.90mm		15.80mm
  HCTAY (Z) - 50-22 (7/8")	Tubo di rame liscio	9.00mm			24.90mm		27.50mm
  HCTAY (Z) - 50-23 (7/8") con poche perdite	Tubo di rame liscio	9.45mm			25.40mm		27.80mm
  HCTAY (Z) - 50-32 (1-1/4")	Tubo di rame liscio	13.10mm			35.80mm		38.50mm
  HHTAY (Z) - 50-42 (1-5/8")	Tubo di rame ondulato di spirale	17.40mm			46.50mm		49.50mm

Proprietà meccaniche & ambientali

Proprietà elettriche

• Modello del prodotto			HCAAY (Z) - 50-6 (1/4")	HCAAY (Z) - 50-8 (3/8")	HCAAY (Z) - 50-12 (1/2 ")	HCTAY (Z) - 50-22 (7/8")	HCTAY (Z) - 50-23 (7/8") con poche perdite	HCTAY (Z) - 50-32 (1-1/4")	HHTAY (Z) - 50-42 (1-5/8")
  Impedenza caratteristica media (Ω)			50±2
  Velocita di trasmissione (30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  Capacità (pF/m)			77	76	76	76	76	76	76
  Resistenza dielettrica (V, CC, 1min)			2000	2500	6000	10000	10000	10000	15000
  Resistenza di isolamento minima (MΩ·chilometro)			5000	5000	10000	10000	10000	10000	10000
  Prova di scintilla della guaina (V, CA, efficace valore)			3000	5000	8000	8000	8000	10000	10000
  Coefficiente di attenuazione massimo (dB/100m) (20℃)		70MHz	3,49	2,95	1,90	0,89	0,95	0,76	0,63
  		100MHz	4,22	3,53	2,30	1,16	1,15	0,93	0,77
  		150MHz	5,22	4,35	2,85	1,49	1,42	1,17	0,96
  		200MHz	6,08	5,05	3,31	1,76	1,66	1,37	1,12
  		350MHz	8,20	6,78	4,44	2,38	2,23	1,85	1,54
  		450MHz	9,39	7,75	5,06	2,72	2,55	2,12	1,77
  		700MHz	11,96	9,83	6,40	3,45	3,25	2,71	2,28
  		800MHz	12,87	10,57	6,87	3,71	3,50	2,92	2,46
  		900MHz	13,75	11,27	7,31	3,96	3,73	3,13	2,64
  		1400MHz	17,64	14,38	9,29	5,08	4,79	4,03	3,44
  		1800MHz	20,38	16,55	10,66	5,88	5,53	4,68	4,01
  		1900MHz	21,02	17,06	10,99	6,07	5,70	4,83	4,15
  		2000MHz	21,66	17,56	11,30	6,26	5,88	4,98	4,28
  		2100MHz	22,29	18,05	11,61	6,44	6,05	5,13	4,42
  		2200MHz	22,90	18,53	11,92	6,62	6,21	5,28	4,55
  		2300MHz	23,51	19,01	12,22	6,81	6,38	5,42	4,68
  		2400MHz	24,10	19,48	12,51	6,98	6,54	5,57	4,80
  		2500MHz	24,69	19,93	12,80	7,16	6,70	5,71	4,93
  		2600MHz	25,27	20,39	13,09	7,34	6,85	5,85	5,06
  		2700MHz	25,84	20,83	13,37	7,51	7,01	5,99	5,18
  		3000MHz	27,51	22,14	14,19	8,02	7,46	6,39	/
  		3300MHz	29,13	23,39	14,97	8,51	7,90	6,78	/
  		3800MHz	31,73	25,40	16,23	9,31	8,60	7,42	/
  		4400MHz	34,70	27,68	17,66	10,24	9,40	/	/
  		5000MHz	37,55	29,86	19,02	11,14	10,17	/	/
  		5800MHz	41,19	32,64	20,75	/	/	/	/
  VSWR massimo	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
